一、装置的基本配备
1、KH-JC01电源控制面板（铝质面板）
（1）交流电源（带有漏电保护措施）
通过市电提供三相交流电源 (3～380V)
（2）人身安全保护体系
电压型漏电保护器：对线路出现的漏电现象进行保护，使控制屏内的接触器跳闸，切断电源。
电流型漏电保护装置：控制屏若有漏电现象，漏电流超过一定值，即切断电源。
2、KH-Z3040-01（铝质面板）
面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作。
面板上印有Z3040摇臂钻床立体示意图，可以很直观地看出Z3040摇臂钻床的外形轮廓。
3、KH-Z3040-03（铁质面板）
面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接安装在面板表面，可以很直观的看它们的动作情况。
4、电动机
四个380V三相鼠笼异步电动机，分别用作主轴电动机、摇臂升降电动机、液压夹紧电动机和冷却泵电动机。
5、故障开关箱
设有32个开关，其中K1到K25用于故障设置；K26到K31保留；K32用作指示灯开关，可以用来设置机床动作指示与不指示。
Z3040摇臂钻床电气技能培训考核实验装置可以模拟Z3040摇臂钻床的电气控制，可用于教学演示、培训及机床电气排故的考核。
1、装置的特点
（1）用指示灯指示相应的动作；
（2）用时间继电器模拟摇臂的自动松紧过程；
（3）元件装在面板上，动作直观；
（4）操作、设置故障、测试、排除故障均可在前面进行，无需打开后盖门；
（5）去掉了控制电路中断路器QF1的电磁脱扣回电路。加入KV作为控制电源的控制。
2、结构
（1）装置左侧有一个电源总开关，总开关未合上时，除了左边的插座外，其它均没有电；
（2）装置左下方的小块铝面板是总电源控制板，包括电网指示、漏电保护、保险丝、启动按钮、停止按钮及急停按钮等；
（3）电源控制板的右边是故障箱，机床的故障设置在故障箱内设置；
（4）电源控制板上方的大块铝质面板为操作面板，装有按钮、开关等主令电器及指示信号灯，机床的操作在这块面板上进行。
（5）装置右上方的面板上装不接触器、热继电器、熔断器等元，其下方装有电动机，通过装在电动机轴上的的转盘，很方便的观察电动机的运行情况。
3、ST3系列时间继电器简介
ST3P系列时间继电器是引进日本富士电株式会社全套专有制造技术生产的新颖时间继电器，具有体积小、重量轻、延时精度高、延时范围广、抗干扰性能强、可靠性好、寿命长等特点，适用于各种要求高精度、高可靠性自动化控制的场合作延时控制之用。

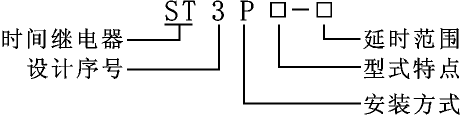

（1）型号含义
安装方式：P:插针式
型式特点：A:基型（通电延时、多档式）
C:瞬动型（通电延时、多档式）
F:断电延时
K:断开延时
Y:星三角起动延时（通电延时）
R-往复循环定时（通电延时）
延范围： A:0.05~0.5S/5S/30S/3M
B:0.1~1S/10S/60S/6M
C:0.5~5S/50S5M/30M
D:1~10S/100S/10M/60M
E:5~60S/10M/60M/6H
F:0.25~2M/20M/2H/12H
G:0.5-4M/40M/4H/24H
（2）规格及技术参数
|
型号
|
通电型
ST3PA-
|
瞬动型
ST3PC-
|
通电型
JSZ0-A
|
瞬动型
JSZ0-C
|
断电型
ST3PF
|
往复型
ST3PR
|
断开型
ST3PK
|
间隔型
ST3PG
|
星三角型
ST3PY
|
|
延时
范围
|
四档
A;0.05-0.5S/5S/30S/3M
B;0.1-1S/10S/60S/6M
C;0.5-5S/50S/5M/30M
D;1-10S/100S/10M/60M
E;5-60S/10M/60M/6H
F;0.25-2M/20M/2H/12H
G;0.5-4M/40M/4H/24H
|
单档
0.1-1S
0.2-2S
0.5-5S
1-10S
2.5-30S
5-60S
10-120S
15-120S
25S-5M
50S-10M
1M-15M
1.5M-30M
3M-60M
|
单档
0.1-1S
0.2-2S
0.5-5S
1-10S
2.5-30S
5-60S
10-120S
15-180S
25S-5M
|
二档
0.5-6S/60S
1-10S/10M
2.5-30S/30M
5-60S/60M
|
单档
0.1-1S
0.25-2S
0.5-5S
1-10S
2.5-30S
5-60S
10-120S
15-180S
|
单档
1-10S
2.5-30S
5-60S
|
|||
|
额定
电压
(V)
|
AC:24,36,48,110,220,380
DC:24,48,110,220
|
AC:110,220
DC:24,110,220
|
AC:110,220
DC:24
|
AC:110, 220
|
|||||
|
型号
|
ST3PA
(JSZ0-A)
|
ST3PG
|
ST3PC
(JSZ0-C)
|
ST3PF-2
|
ST3PK
|
ST3PY
|
ST3PR
|
||
|
重复精度
|
0.5%+20ms
|
1.0%+20ms
|
0.5%+20ms
|
1.0%+20ms
|
|||||
|
整定误差
|
<5%(最大刻度值)
|
<10%(最大刻度值)
|
|||||||
|
复位时间
|
500ms(Max)
|
|
100ms信号
500ms电源
|
500ms(Max)
|
500ms(Max)
|
||||
|
触
点
容
量
|
AC-12
AC-15
DC-12
DC-13
|
220V 3A
220V 1A
110V 0.5A
110V 0.2A
|
220V 3A
220V 0.5A
24V 3A
24V 0.5A
|
220V 3A
220V 1A
110V 0.5A
110V 0.2A
|
220V 3A
220V 0.5A
24V 3A
24V 0.5A
|
220V 3A
220V 0.5A
24V 3A
24V 0.5A
|
220V 3A
220V 0.5A
24V 2A
24V 0.5A
|
220V 2A
220V 0.5A
24V 2A
24V 0.5A
|
|
|
额定功耗
|
AC220V 2.9VA
AC110V 1.9VA
DC24V 1.3W
|
AC 3.3VA
DC 2.4W
|
AC220V 1.1VA
AC110V 1.3VA
DC24V 1.3W
|
AC 3.3VA
DC 1.5W
|
4.4VA
|
AC 3.3VA
DC 1.5W
|
|||
|
绝缘强度
|
电气与大地AC2000V 1min 电气回路间AC1500V 1min 同组触点间AC1000V 1min
|
||||||||
|
绝缘电阻
|
>100MΩ
|
||||||||
|
机械寿命
|
5×107
|
1×107
|
2×107
|
2×107
|
2×107
|
5×107
|
|||
|
电寿命
|
AC-12:20×104
AC-15:32×104
DC-12:50×104
DC-13:15×104
|
AC-12:12×104 AC-15:15×104
DC-12:10×104 DC-13:15×104
|
|||||||
|
产品重量
|
150g
|
140g
|
180g
|
150g
|
|||||

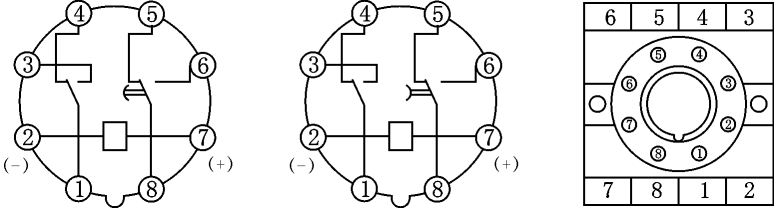

（3）引脚图
ST3PC-B引脚图(底面) ST3PF（T2）引脚图(底面) 插座引脚图（正面）
三、原理图
