一、产品概述

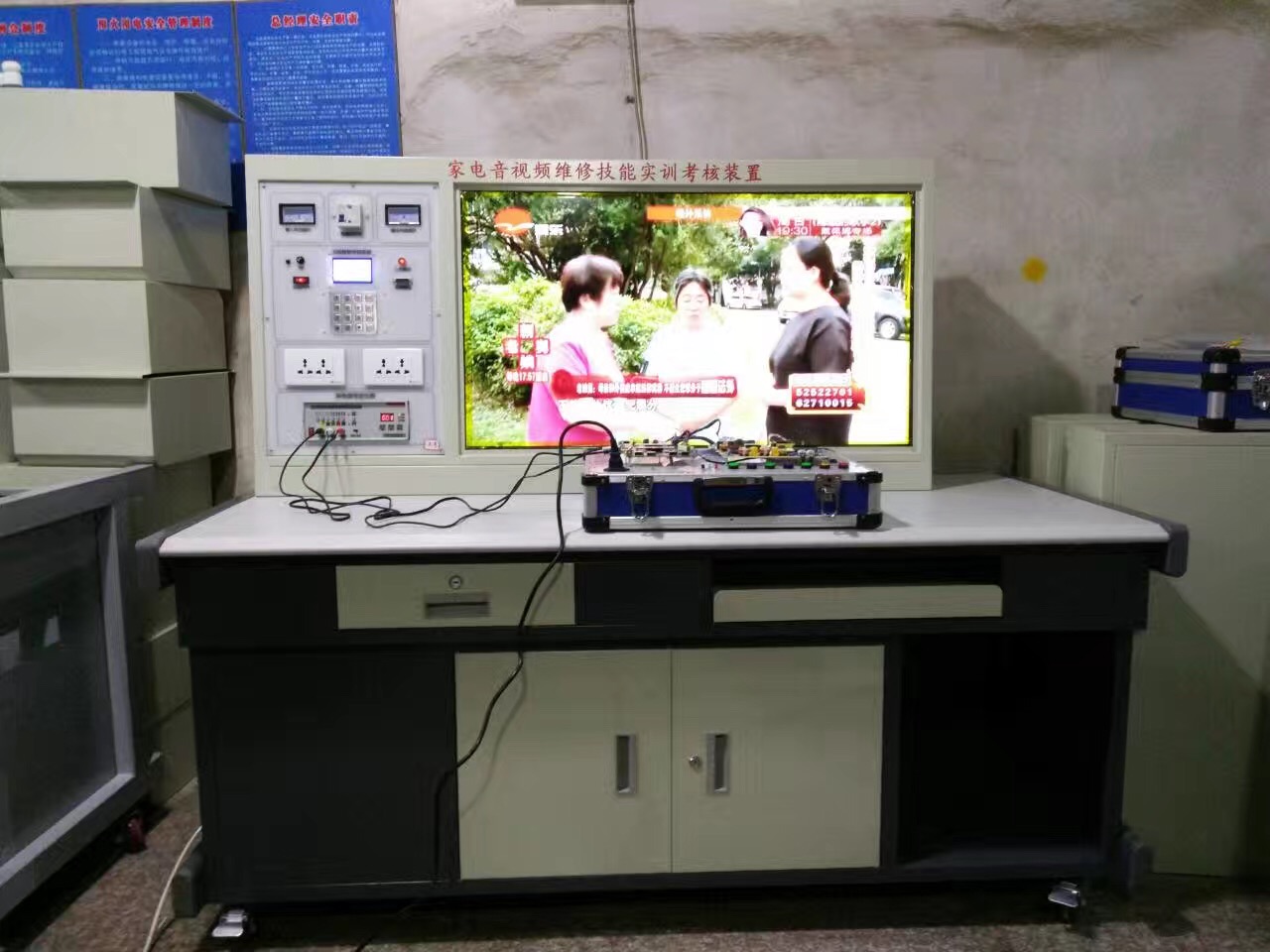

KH-JD07家电音视频维修技能实训考核装置（42寸）是根据是华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，接照职业教育的教学的实训要求而研发的产品，适合高职院校、职业学校的应用电子技术、电子电器应用与修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。
本实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所有家电类专业及家电维修专业及家电维修工中音视频类维修实操，以及中级、高级工的技能鉴定考核。
二、技术性能
1.输入电源：单相三线制AC220V±10% 50HZ
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）
3.整机容量：＜300VA
4.安全保护：动作电流≤30mA、动作时间≤0.1s
5.外形尺寸：170cm×93cm×135.5cm
6．具有实验室管理系统，带密码开机和定时关机功能
三、系统组成
本装置由实训控制屏、实训桌体、等离子显示器和实训组件四部分组成
（一）实训控制屏（铁质双层亚光密纹喷塑结构，铝塑面板）
1. 交流电源（均带有过流保护）
输出电源：市电输出：220V 50HZ
隔离变压器输出：20V 50HZ
14.5V 50HZ
2.直流电源：±16V/+12V
3.彩色信号发生器
（1）输出信号频率范围：第12频道
（2）电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式，可通过按键进接选择
（3）输出信号：有视频、伴音（中频6.5M）、射频输出接口）
（4）信号制式：PAL-D/K
4.智能考核接口单元：答题器接品、PCL机串行接口、彩电模块接口
（二）等离子显示器：42寸分辩率： 1024×768：亮度： 1000流明 对比度： 2000：1
（三）实训组件
本装置由等离子彩电模块、智能实训考核组成。

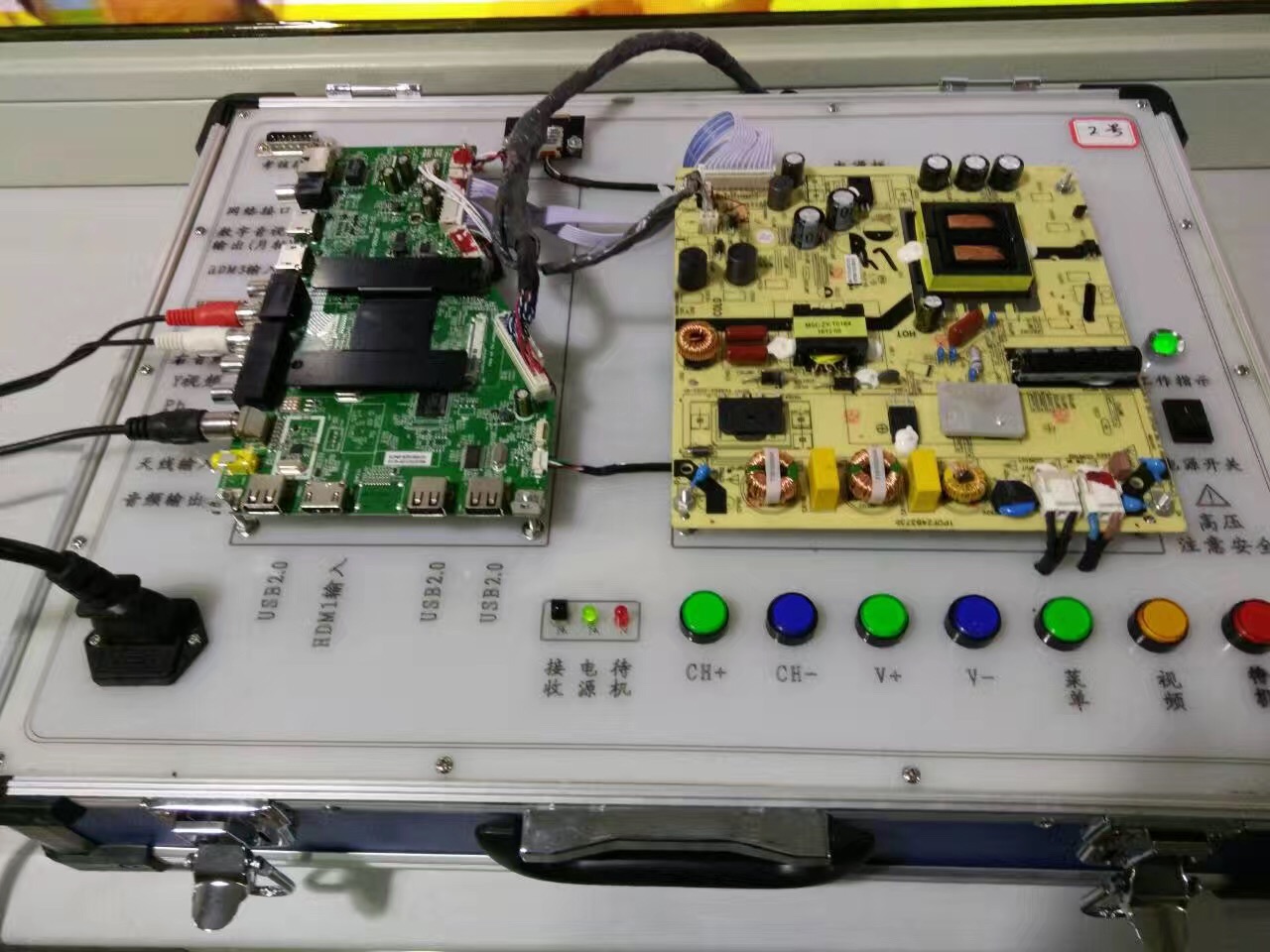

1.等离子电视实训模块
智能故障转换接口单元、开关稳压电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频处输出单元、AD模数转换单元、扫描变换电路单元、帧存储输出单元、时序信号控制产生单元、内置设故排故系统（可由电脑随机故障点）
2.智能实训考核系统
1、计算机可以监控1-126台家用电器智能考核台
2、已设置20多个故障点。
3、具有发卷功能
4、具有收卷功能
5、具有单台和全部实验台清零功能
6、具有自动检测各家用电器考核台的通讯联机情况
7、可以生成学生个人成绩单
8、可以对学生考核情况进行统计、分析
9、设有进入系统密码，进入系统后能够修改密码
10、具有打印功能
11、具有答题次数限制功能
12、学生台配智能答题器，学生可以通过答题器与都师进行数据交换
(四)实训桌: 整体结构采用铝合金框架落地台式,并设有万向轮和四个固定调节机构,便于移动和固定。桌面为防水、防火、耐磨高密度板，结构坚固，造型美观大方。设有抽屉和柜门，用于放置工具和资料等。
四、实训项目
1．理解等离子电视中各主要元件的基本结构及工作原理；
2．认识等离子电视机各主要单元电路的组成，理解其基本的工作原理；
3．电子调谐器的测量与分析；
4．遥控及本机键盘控制测量与分析；
5．视频信号处理流程测量与分析；
6．音频处理流程测量与分析；
7．Sync同步信号控制测量与分机；
8．阴极阳极驱动测量与分析。
五、实验项目
1.黑屏故障分析与故障演示实验;
2.有声音，无图像的故障分析与演示实验;
3.键控电路的故障分析与演示实验;
4.遥控接收电路的故障分析与演示实验;
5.无光栅,无声音故障分析与演示实验;
6.右声道无声音故障分析与演示实验;
7.左声道无声音故障分析与演示实验;
8.功放电路的故障分析与演示实验;
9.遥控发射电路的故障分析与演示实验;
10.有光栅、无图像、无伴音的故障分析与演示实验;
11.液晶屏坏点检测演示实验;
12.液晶电视工作电压适应范围演示实验;
13.液晶电视综合性能测试实验.
