KH-Y2楼宇对讲及门禁系统实验实训装置
一、装置组成：
1、本系统控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由对讲主机、联网板、可视电源、可视户机、网络控制器、门禁考勤机、电脑中心软件系统等组成，能进行各种楼宇对讲系统操作演示、可视对讲机的安装与连接、非可视对讲机的安装与连接、安防对讲机的安装与连接、可视门口机的安装与连接、门禁系统的安装与连接、，电控锁、灵性锁的工作原理及安装调试，楼宇对讲及门禁系统管理软件的使用方法、线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与一卡通及小区系列中的其它设备联网进行各种综合实训。
出厂价：49000元/台

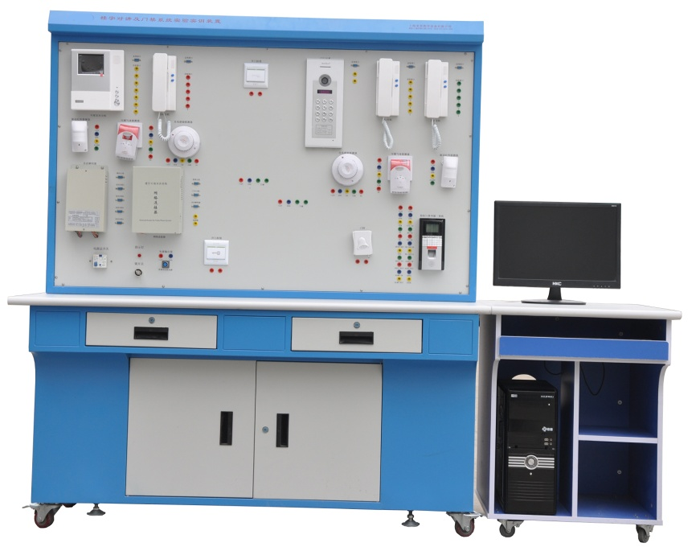

(图片仅供参考，以实物为准）
2、20H-120VB1对讲主机：
对讲主机一套，选用的是工程上使用的主流产品。并要具备安防功能小区电脑管理中心，还要具备下述功能和特点：主机外壳采用不锈钢材料。整体结构和内部结构设计合理，便于安装和维修。主机板采用双面印刷电路板，键盘与主机板一体化，主机板和其他部分连接采用接插件，便于安装和维修。
分机和主机呼叫号码采用弹性编码模式，以适应各种不同结构的应用。主机开锁密码由管理中心随意更改。电源供应器为不间断直流稳压电源，当停电时电源供应器自动切换为蓄电池供电，设有蓄电池过充电和过放电和限流保护电路。
采取双组电源供电技术，即视频部分独立供电，提高视频部分的抗干扰性能。采用视频放大器和分配器，使图像信号进行合理的阻抗匹配和达到远距离的有效传输，确保图像质量。系统采用模块化设计，可视分机与非可视分机可兼容于同一个系统。
可视分机设有4防区报警控制器，报警器控制功能强，使用方便。
管理中心可连接个人电脑，使用TRONIC?2000智能小区管理系统软件。
可视对讲：主机呼叫分机实现可视对讲。
遥控开锁：分机和管理中心机可遥控开锁。
密码开锁：由管理员随意修改开锁密码。
管理中心呼叫/监视：管理中心可呼叫/监视主机，也可呼叫分机。
分机呼叫/紧急报警：分机可向管理中心呼叫/紧急报警。
监视：分机监视主机。
安防联网：分机内置的报警控制器所连接的探测器被触发后，自动向管理中心报警，分机连接的警号也发出报警声。
多性质防区：分机内置4防区，4个防区的性质分别为：①延时防区 ②24小时防区。
分机报警密码撤布防及修改功能。
外壳防护等级：
主机：IP33
分机：IP30
分机内置报警控制器：
对讲主机一套，选用的是工程上使用的主流产品。并要具备安防功能小区电脑管理中心，还要具备下述功能和特点：主机外壳采用不锈钢材料。整体结构和内部结构设计合理，便于安装和维修。主机板采用双面印刷电路板，键盘与主机板一体化，主机板和其他部分连接采用接插件，便于安装和维修。
分机和主机呼叫号码采用弹性编码模式，以适应各种不同结构的应用。主机开锁密码由管理中心随意更改。电源供应器为不间断直流稳压电源，当停电时电源供应器自动切换为蓄电池供电，设有蓄电池过充电和过放电和限流保护电路。
采取双组电源供电技术，即视频部分独立供电，提高视频部分的抗干扰性能。采用视频放大器和分配器，使图像信号进行合理的阻抗匹配和达到远距离的有效传输，确保图像质量。系统采用模块化设计，可视分机与非可视分机可兼容于同一个系统。
可视分机设有4防区报警控制器，报警器控制功能强，使用方便。
管理中心可连接个人电脑，使用TRONIC?2000智能小区管理系统软件。
可视对讲：主机呼叫分机实现可视对讲。
遥控开锁：分机和管理中心机可遥控开锁。
密码开锁：由管理员随意修改开锁密码。
管理中心呼叫/监视：管理中心可呼叫/监视主机，也可呼叫分机。
分机呼叫/紧急报警：分机可向管理中心呼叫/紧急报警。
监视：分机监视主机。
安防联网：分机内置的报警控制器所连接的探测器被触发后，自动向管理中心报警，分机连接的警号也发出报警声。
多性质防区：分机内置4防区，4个防区的性质分别为：①延时防区 ②24小时防区。
分机报警密码撤布防及修改功能。
外壳防护等级：
主机：IP33
分机：IP30
分机内置报警控制器：
四个防区性质：24小时防区，延时防区
延时防区延时时间：30秒
密码撤布防功能，密码可修改。
其他：
配线方式：管理中心到主机为（3+2）总线+1根视频线，主机至层间分配器为7总线，主机至视频放大器、分配器为1视频线，可视电源至视频放大器、分配器、用户分机为2+2电源线，层间分配器至用户分机为5线，视频分配器至用户分机为1视频线。
开锁功能：分机开锁、主机密码开锁、管理中心开锁
管理中心带载能力：最多99主机
主机带载能力：最多256个层间分配器。（可根据用户要求进行扩展）
层间分配器带载能力： 2、4、8个分机。
3、20H-120VB联网板：
4、20H-21可视电源：
5、20H-120/D4AF可视户机带安防：
6、20H-301/2对讲户机
7、20H-301非可视户机带安防：。
8、20H-120/D4AF层间分配器
9、21H-VD-2视频分配器
10、CKL-106网络控制器
11、SK-200视频输入卡
12、DF2000电脑中心软件
13、FL-476红外探头
14、SG-278A煤气探头
15、SG-168A烟感探头
16、2000C门禁考勤机
17、DJ2CR电控锁
18、DJ2CG灵性锁
19、SCK-01出门按钮
20、PL-099门铃
延时防区延时时间：30秒
密码撤布防功能，密码可修改。
其他：
配线方式：管理中心到主机为（3+2）总线+1根视频线，主机至层间分配器为7总线，主机至视频放大器、分配器为1视频线，可视电源至视频放大器、分配器、用户分机为2+2电源线，层间分配器至用户分机为5线，视频分配器至用户分机为1视频线。
开锁功能：分机开锁、主机密码开锁、管理中心开锁
管理中心带载能力：最多99主机
主机带载能力：最多256个层间分配器。（可根据用户要求进行扩展）
层间分配器带载能力： 2、4、8个分机。
3、20H-120VB联网板：
4、20H-21可视电源：
5、20H-120/D4AF可视户机带安防：
6、20H-301/2对讲户机
7、20H-301非可视户机带安防：。
8、20H-120/D4AF层间分配器
9、21H-VD-2视频分配器
10、CKL-106网络控制器
11、SK-200视频输入卡
12、DF2000电脑中心软件
13、FL-476红外探头
14、SG-278A煤气探头
15、SG-168A烟感探头
16、2000C门禁考勤机
17、DJ2CR电控锁
18、DJ2CG灵性锁
19、SCK-01出门按钮
20、PL-099门铃
二、系统实训功能：
能进行各种楼宇对讲系统操作演示、可视对讲机的安装与连接、非可视对讲机的安装与连接、安防对讲机的安装与连接、可视门口机的安装与连接、门禁系统的安装与连接、，电控锁、灵性锁的工作原理及安装调试，楼宇对讲及门禁系统管理软件的使用方法、线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与一卡通及小区系列中的其它设备联网进行各种综合实训。
三、系统技术指标：
工作电压：单相三线220V±5% 50Hz
整机容量：＜300W
外型尺寸：150×70×180cm3
安全保护：具有漏电自动保护装置
故障设置：具有故障设置系统
四、实训项目
1、楼宇对讲及门禁系统元件、作用、组成和原理的认识实训
2、楼宇对讲及门禁系统的基本功能演示操作实训
3、开门按钮和钥匙开门演示操作实训
4、门口机呼叫各话机操作实训
5、分机监视门口机操作实训
6、门口机和各分机向管理中心呼叫/紧急报警操作实训
7、管理中心呼叫/监视主机及呼叫分机操作实训
8、室内安防可视机和室内安防话机的安防模拟报警操作实训
9、门禁机刷卡开锁和管理中心的远程开锁操作实训
10、密码开锁操作实训
11、通过门禁机按门铃呼叫操作实训
12、门口机的编程操作实训
13、参数设置操作实训
14、户机设置操作实训
15、住户资料操作实训
16、通话操作实训
17、门口机状态监控操作实训
18、报警处理操作实训
19、数据处理操作实训
20、门禁设置操作实训
21、门禁发卡操作实训
22、线路故障的判断与处理实训
23、程序设置错误的判断与纠正实训
24、按线路图将各部分连线实训
25、设计并安装一个简易应用系统
26、软件报警处理设置操作
27、电脑管理中心软件操作
2、楼宇对讲及门禁系统的基本功能演示操作实训
3、开门按钮和钥匙开门演示操作实训
4、门口机呼叫各话机操作实训
5、分机监视门口机操作实训
6、门口机和各分机向管理中心呼叫/紧急报警操作实训
7、管理中心呼叫/监视主机及呼叫分机操作实训
8、室内安防可视机和室内安防话机的安防模拟报警操作实训
9、门禁机刷卡开锁和管理中心的远程开锁操作实训
10、密码开锁操作实训
11、通过门禁机按门铃呼叫操作实训
12、门口机的编程操作实训
13、参数设置操作实训
14、户机设置操作实训
15、住户资料操作实训
16、通话操作实训
17、门口机状态监控操作实训
18、报警处理操作实训
19、数据处理操作实训
20、门禁设置操作实训
21、门禁发卡操作实训
22、线路故障的判断与处理实训
23、程序设置错误的判断与纠正实训
24、按线路图将各部分连线实训
25、设计并安装一个简易应用系统
26、软件报警处理设置操作
27、电脑管理中心软件操作
五、实训配置
|
序号
|
实训配置
|
规格型号
|
参数
|
|
1
|
读卡器
|
中控FR3200
|
不锈钢门禁读卡器
|
|
2
|
门禁控制器
|
中控inbio260
|
每个主控器可外接8个多门分控器(FRT901MZD/M)。
每个主控器有一路消防联动输入，可同时控制8 个门锁的开启。
可实现对用户的分级管理，根据身份确定进入区域的控制。
可以设置工作时段来控制人员进出门的时间。
可根据人员集中流量设置多组常开门时段，
禁止进出时可设置多组常闭门时段。
支持多种方式开门：刷卡开门；电脑远程遥控开门；
|
|
3
|
楼宇对讲主机
|
立林L8-5002MBLC-15
|
1、频率范围：400—470、
2、频道数：10
3、工作方式：双频双工
4、工作电压：12V
5、工作温度范围：-30---+70
6、发射功率：《5W
7、传输距离：3000m。
8、信噪比、优于3db。
9、线路允许最大值＜45欧姆。
10、副机音量：＞60
|
|
4
|
楼宇对讲分机
|
立林L8-5004VCW-7025
|
显 示 屏: 7寸彩色液晶屏、
工作电压: DC18V、
待机功率: ≤20mA、
工作功率: ≤650mA、
清 晰 度: 480线
信噪比: 大于65dB、
安装方式: 壁挂式、
工作温度范围: -10℃～+50℃、工作湿度范围: <95%
|
|
5
|
双门双向门禁控制主机
|
中控inbio260
|
RS232 RS485 免跳线自适应 9600 波特率、可以管两个门的进门刷卡和出门按钮，或者进出门都刷卡
|
|
6
|
读卡器
|
中控CR20M
|
1．USB接口,非USB虚拟串口,通讯稳定快速。
2．电脑USB接口提供稳定的电源VDC+5V，无需外接电源，并内置电源保护。
3 提供全方位的上位机动态库
4支持Mifare标准，频率：13.56MHz
5．功耗<1W
6．免驱动操作！使用简单便捷！！
7．尺寸:12cm×10cm×3cm。
|
|
7
|
楼宇对讲门口机
|
立林L8-5002MGLC-10S
|
工作电压: DC18V
工作功耗: 4.3W
待机功耗: 0.9W
彩色: 水平>480线;
CCD最低照度: OLUX(带补光)
CCD: 1/3''
视角: 72度广角
工作温度: -10~+50摄氏度.
|
|
8
|
楼宇对讲分机
|
立林L8-5004VCW-70N60
|
工作电压：03系统分机：（DC13-18V）;
E5系统分机：（DC24-30V）;
工作电流：03系统分机：待机≤10mA,工作≤500mA;
E5系统分机：待机≤10mA,工作≤230mA；
清晰度：420TV线；
呼叫铃声：70dB；
频率响应：300~3400Hz±3dB；
音频不失真功率：≥50mW；
|
|
9
|
楼宇对讲解码器
|
立林L8-5005-5109R
|
智能解码器
4路、6路、8路可选；
手拉手链接，水晶头座简单方便；
户户隔离保护
|
|
10
|
楼宇对讲管理机
|
立林L8-5003
|
电源方式 分机供电
适用范围 楼宇对讲主机 连接 总线制
|
|
11
|
电源机箱
|
|
标准工具
|
|
12
|
出门按钮
|
|
标配
|
|
13
|
电控锁
|
|
[规格]:120mmX105mmX35mm、[锁匙]:普通锁匙3条
|
|
14
|
紧急玻璃破碎开关
|
|
标配
|
|
15
|
紧急钥匙开关
|
|
外形尺寸：长86x宽86x高25(mm)
标准结构：不锈钢面板，金属按钮
电气性能：最大耐用电流3A@36VDC LED/12VDC
|
|
16
|
电磁锁
|
|
工作电压：12VDC
工作电流：启动0.9A 工作0.25A
锁体尺寸：170mm*28mm*42mm
重 量：0.7KG
工作方式：通电上锁，断电开锁
|
|
17
|
电插锁
|
|
电流：启动电流0.45A，工作电流0.45A
线圈类型：连续工作型
断电开锁：所有型号
断电保护：通电上锁，断电开锁
锁芯：直径15.5MM不锈钢锁芯，弹出长度15mm ± 1
面板尺寸：200mm / 210mm × 34mm × 3mm厚
|
|
18
|
阴极锁
|
|
工作电压：12VD、工作电流：450mA
工作温度：-10~+25℃
适用湿度：0~95%（相对湿度）
舌体材质：不锈钢、抛光处理
适用范围：10-12mm玻璃门专用
安全类型：断电开锁
抗冲击力：1800Kg
|
|
19
|
IC卡、ID卡
|
|
86*54*0.86（mm）
|
|
20
|
实训台
|
开航
|
铝木
|
