KH-JD-3型液晶电视实验箱
9000元/台含运费、税费
本实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中音视频类维修实操，以及中级、高级工的技能鉴定考核。

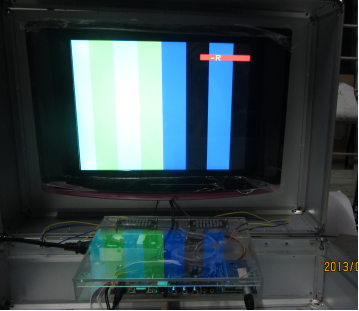

液晶电视维修实训设备
实训台包括实训控制屏（交直流电源、彩色信号发生器、智能考核接口）、液晶显示屏和实训组件（液晶电视模块、、智能实训考核系统）。
液晶显示屏：15寸，对比度：600：1，亮度：500cd/m2,反应时间＜16ms。液晶电视模块：该系统包括无线智能故障转换接口(免布线)、开关稳压电路单元、逆变器背光驱动电路、遥控及本机键盘控制单元、视频信号处理单元、音频信号处理单元、音视频输入接口单元、AD模数转换、内置故障设置系统，

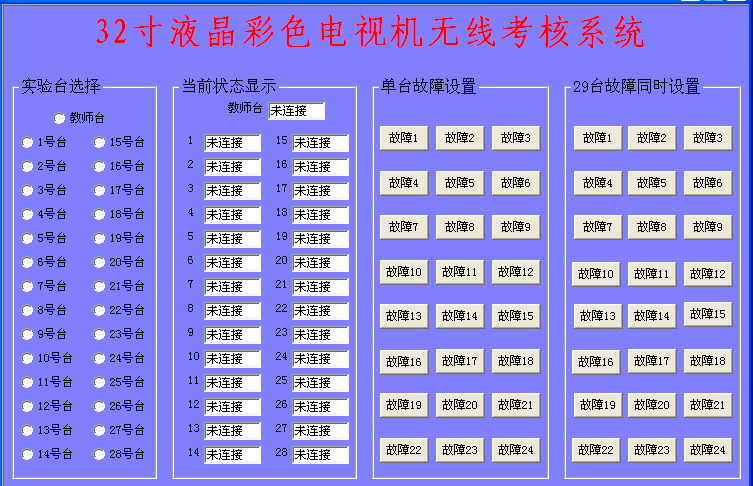

智能实训考核系统：该系统由电脑随机设置故障点。无线智能实训考核系统配智能考核软件和智能答题器，答题器是由240×128点阵蓝底背光液晶显示屏、PVC轻触键盘、微处理器、存储器、通信模块组成。该系统可通过键盘或教师机进行故障设置，学生在实训台的电路上进行故障检测，并通过答题器将答案及相关信息传到教师机上，教师机根据学生上传的信息对其考核内容进行自动评分，并保存结果，以备查询或打印。考核系统的功能：能实现设备的自动监测和识别,能再现对实训台进行故障设置和排除并统计故障点的误排次数,具有发卷、提交功能，具有个人登录密码设置功能。
主要技术参数：
工作电源：AC220V±10% 50Hz
环境温度：-5℃～40℃
相对湿度：≤85%（25℃）
整机功耗：＜30W
实验箱外形尺寸：570mm×400mm×220mm
液晶显示单元：15寸
实训项目：
主要技术参数：
工作电源：AC220V±10% 50Hz
环境温度：-5℃～40℃
相对湿度：≤85%（25℃）
整机功耗：＜30W
实验箱外形尺寸：570mm×400mm×220mm
液晶显示单元：15寸
实训项目：
1． 液晶屏结构的认识与拆装
2． 认识液晶电视中各主要元器件的基本结构及工作原理
3． 认识液晶电视机各主要单元器件的基本结构及工作原理
4． 开关稳压电路测量与故障排除
5． 遥控信号的测量与故障排除
6． TV无音频信号输出的故障分柝与故障排除
7． TV搜索不到信号的故分析与故障排除
8． 液晶电视白屏的故分析与故障排除
9． AV状态下输入视频信号蓝屏故障分析与故障排除
10. AV状态下无音频信号输出故障分析与故障排除
11. 液晶屏驱动信号测量与故障排除
12. 三无故障分析与故障排除
13. 按键无效故障分析与故障排除
14. 屏幕变暗故障分析与故障排除
