（一）此课题的研究目的
发动机反转试验台是发动机拆装修理的最基本工具，其具有结构简单，拆装方便的特点，带有万向脚轮，便于移动，不仅可以减轻劳动者的工作强度，而且提高了生产率。可以说发动机翻转拆装实验台既是汽车专业学生拆装修理的专业工具，又是普通汽车行业的理想工具。为了方便学院拆装发动机，减轻学生的劳动强度，我们设计了一种针对该发动机的翻转拆装实验台。
（二）发动机翻转台架的发展概况
1. 发动机翻转架的历史背景
汽车和发动机的诞生都已有百年的历史，尤其是二战后汽车工业获得了前所未有的发展，从而带动了包括发动机谁及水平在内的一系列机械工业的进步。发动机翻转架的功能也从过去的只具有单一的拆卸，组装向检测，调试等多任务，多功能化。以前国内的翻转台架是靠臂力驱动，机构陈旧，不省力。在实际应用中多有不便。在应用到汽车发动机拆装的过程中，要求具备自锁功能、360 旋转、省力等多种作用。尤其是发动机实训课的教学，是利用淘汰的汽车发动机，就地进行解体和组装，或在功能单一的发动机翻转架和工作台上进行解体、组装，即不能保证工件、工具、油、水不落地，达到卫生清洁、确保安全、按时完成教学任务的基本要求，更谈不上保证教学质量和严格的技术要求。另外，每个教学班40余名学生，一般仅有 1～2 名实习指导教师，投入两台实训发动机，每台发动机仅能供 3-5 名学生使用，大多数的学生无从插手，实训形同走马观花，对实验实训来说不够实用，因此引起人们对发动机翻转台架的关注和研究。
2.发动机翻转架的国内外现状
国内外对汽车发动机翻转架功能的改造和技术提升并无大的进展，特别是对于实验、 实训教学来说不够实用。适合汽车运用技术专业实训教学的发动机翻转架，应集发动机的 拆卸、组装、调试、大修、起动、故障设置及诊断、排除、检测等功能为一体。通过查找资料，集思广益，我们研制开发了一种新型多功能发动机翻转架。该翻转架利用蜗轮蜗杆的减速原理和自锁功能，以及万向轮的多方位移动功能。发动机重力通过翻转架壳体形成力的平衡，保证了翻转架的稳定性。其主要特点为：
（1）发动机可沿轴向在 360。内任意翻转，并可在任意位置锁止：便于对发动机进行反复拆卸、组装和调试工作。
（2）在翻转架上设置了发动机的所有辅助设施，实现了发动机大修、起动、故障设置及 诊断、排除等功能。
（3）仪表箱不但将发动机机体以外的电气集于一体，将各传感器等主要电路呈现在面板上，还设有指示灯和诊断插孔，能够直接观察电路的通断情况；与检测设备连接后，可读 取故障码，方便了发动机故障的检测。
（4）仪表箱电路分三路通过车架穿壁与发动机连接，整齐美观，便于拆装。
（5）翻转架底部设置了油盘，克服了工件、工具、油、水落地的问题，保证了文明作业 和安全生产。
（6）翻转架上的万向轮和定位螺钉实现了整体任意移动和定点作业的要求，同时方便了实验室的调整。为了方便对发动机的解体、组装和调 试，该翻转架打破了旋转轴两点式支承的传统设计，利用减速机输出轴(80mm)悬臂承受发 动机的全部质量。根据大学生的平均身高(1.65m)及站立作业的要求，发动机曲轴中心线距地面的合理 高度应是 600～800mm，我们选择的高度为 615mm，是理想的作业高度。翻转架的最高点仪 表箱顶面，在不影响翻转架工作性能的前提下，应方便电路的连接和仪表的观察，我们选择的高度为 1．5m。翻转架油盘的宽度应大于发动机的总长度，以保证水箱的安装和风扇的正常运转。我们设计的翻转架总长度与要求的总长度相符。
3.发动机翻转架的发展趋势
发动机拆装翻转台架的发展趋势必然朝着更加人性化的方向发展。在修理中，为了节省更多的时间，获取更多的利益，人们将会生产出更为合理操作更为方便的拆装修理工具。设计和制造出更安 全、更便捷、更合理的发动机拆装翻转台架是未来发展趋势。翻转台架不仅应用于发动机拆装的实验室，还应用于更多的行业，如汽车轮胎制造企业用于汽车轮胎自动翻转台架。 发动机翻转台架的发展将作为一个标志，标志着我国制造业水平的发展程度的高低，具有很强的代表性。
4.总结
多功能发动机翻转架与移动台架配合使用，改变了就地或在工作台上解体、组装发动 机等不理想的实训教学方式，解决了学生动手少、浪费师资和实训场地紧缺的难题。由于多功能发动机翻转架与移动台架能够自由移动，从而可以任意组合、调整实验室，提高了发动机和移动台架的利用率。使用多功能发动机翻转架，可以方便地检测、诊断、排除发 动机的各种故障，并能在教学中设置发动机故障和各种异响。在生产实际中，使用多功能 发动机翻转架与移动台架，避免了修理厂在发动机大修过程中重复吊装和工作台不能移动造成的误工现象。这种新型发动机翻转架保留了传统固定式和移动式翻转架的优点，克服了其弊端，增加了翻转架的功能，能够完成发动机的全部实训课题，实现了一机多用，并提高了汽车修理厂发动机大修作业的工作效率 发动机拆装翻转台架是影响发动机产业制造的影响因素之一，而制造产业标志着一个 国家的综合国力及技术水平。目前我国发动机翻转台架工业的发展步伐日益加快，但在整个设计制造水平和标准化程度上，与德国、美国、日本的发达国家相比还存在相当大的差距。因此大力发展制造产业是国家经济建设中所必须计划到的。本次设计汽车发动机拆装 翻转台架虽然不能为整个行业做出什么贡献，但我希望能够通过本次的设计，发现一些问题，提供一些有用的资料。

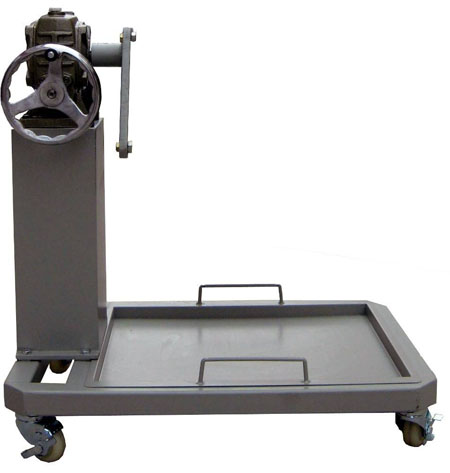

（一）产品简介
1、汽车发动机翻转架采用高强度蜗轮蜗杆机构，可使装夹件在任意方向旋转，并能在任意角度自锁，方便学生多角度观察。
2、翻转架底部带有油盘，方便拆装时小零件的储放及接油。
3、翻转架承重一吨以上。
4、发动机翻转架钢质喷漆台架，带有万向脚轮，可自由移动。
（二）技术参数：
发动机翻转架蜗轮蜗杆减速机：速比：1:60 输出轴力矩：＞3500N.m 可任意方向回转，采用手轮转动，回转灵活。
汽车发动机翻转架底盘及立柱：选用国标优质Q235A钢材，经焊接加工而成，板料厚度均大于5mm。表面经高温喷涂处理，油漆不易脱落。
汽车发动机翻转架脚轮：选用国产名牌铁芯聚氨脂高强度万向脚轮，规格：φ125X50，内部轴承采用滚柱式，单轮可承载400kg以上。
