光机电一体化实训考核装置使用说明
(一) 安全须知
1. 在进行安装、接线等操作时，务必在切断电源后进行，以避免发生事故。
2. 在进行配线时，请勿将配线屑或导电物落入可编程控制器或变频器内。
3. 请勿将异常电压接入PLC或变频器电源输入端，以避免损坏PLC或变频器
4. 请勿将AC电源接于PLC或变频器输入/输出端子上，以避免烧坏PLC或变频器，请仔细检查接线是否有误。
5. 在变频器输出端子（U、V、W）处不要连接交流电源，以避免受伤及火灾，请仔细检查接线是否有误。
6. 当变频器通电或正在运行时，请勿打开变频器前盖板，否则危险。
7. 在插拔通信电缆时，请务必确认PLC输入电源处于断开状态。

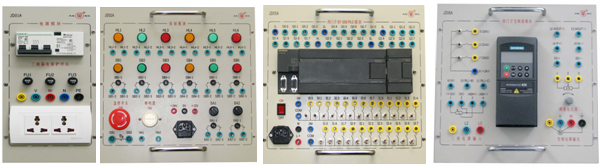

(二) 实训模块
1. 电源模块：三相四线380V交流电源经三相电源总开关后给系统供电，设有保险丝，具有漏电和短路保护功能，提供单相双联暗插座，可以给外部设备、模块供电，并提供单、三相交流电源，同时配有安全连接导线。
2. 按钮模块：提供红、黄、绿三种指示灯（DC24V），复位、自锁按钮，急停开关，转换开关、蜂鸣器。提供24V/6A、12V/5A直流电源，为外部设备提供直流电源。
3. 变频器模块：采用西门子MM420变频器，三相380V供电，输出功率0.75KW。集成RS-485通讯接口，提供BOP操作面板；具有线性V/F控制、平方V/F控制、可编程多点设定V/F控制，磁通电流控制、直流转矩控制；集成3路数字量输入/1路继电器输出，1路模拟量输入/1路模拟量输出；具备过电压、欠电压保护，变频器、电机过热保护，短路保护等。提供调速电位器，所有接口均采用安全插连接。
4. PLC模块：采用CPU226 DC/DC/DC（24路数字量输入/16路晶体管输出）、两个RS-485通信口、+EM222（8路数字量输出），在PLC的每个输入端均有开关，PLC主机的输入/输出接口均已连到面板上，方便用户使用。
(三) 端子接线图
