一、概述

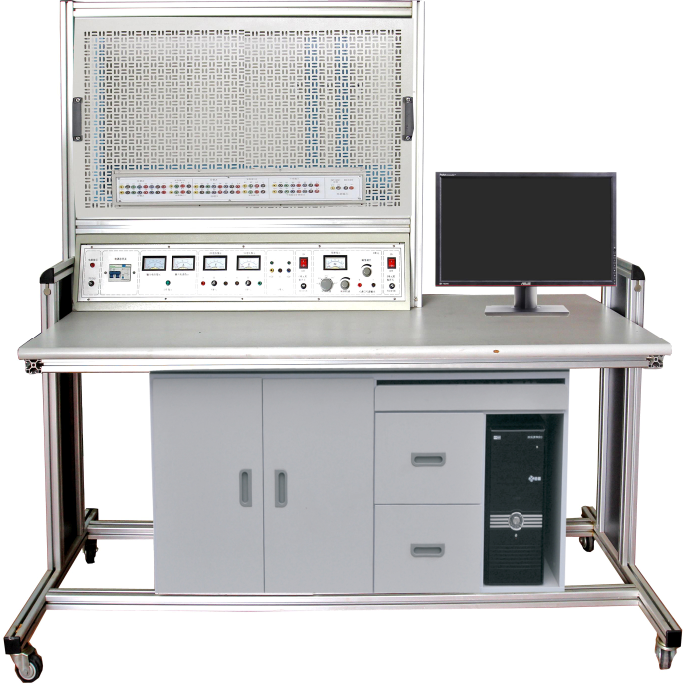

智能楼宇通用实训台由全铝型材构成,美观及牢固,桌脚有四个万向轮可自由根据实地任意排放,单独提供电源,移动方便,活动性大,实训功能强大,可根据实验要求自行排放,大大增加实训功能,模块自由组合联网进行实训,实训平台主要用于智能楼宇实训,电气安装置实训等,另可增设本公司考核设备进行实训考核,能与本公司各模块进行多扩展实训。
二、技术参数
(1)实训桌外形尺寸:长1680mm×宽680mm×高800 mm采用全铝型材框架,台面采用高密度防腐板制面经久耐磨,外型美观,实训桌下部左边设有对开门存储柜右边设有2个储物抽屉、键盘架电脑主机放置柜。
(2)实训屏外形尺寸:长1150mm×宽80mm×高900 mm
(3) 实训台工作电压:单相三线220V±5% 50HZ单独交直流电源输出
(4) 安全保护:装置配有电流型漏电保护断路器,具有:漏电、短路及过流切断电源的保护功能。符合国家标准:漏电流≤30mA 动作时间≤0.1S,能够保护实训者人身安全和实训设备安全。
三、实训屏功能特点
1、实训屏上部用于挂放网孔楼宇实训模块下部为电源控制台
2、网孔实训挂件用于自由安装各种实训对象如围墙门主机、电控锁、门磁、紧急按钮、万向云台、枪式摄像机等,所有设备的输入输出接口可以直接连接至接口转换板,接口转换板采用PCB制作接口与设备接口型号一致,可用于考核训练。
3、实验台电源包括
1) 输入电源:单相三线电源,输入时指示灯亮,由漏电保护器控制输入电源。
2) 电源输出:6路交流220V通过安全插座输出
3) +24V/5A直流稳压电源输出
4) +12V/1A直流稳压电源输出
5) -12V/1A直流稳压电源输出
6) +5V/5A直流稳压电源输出
7) -5V/1A直流稳压电源输出
4、实训屏电源控制台采用钣金亚光喷塑结构,面板为铝塑板。
5、智能无线考核器
1)具有故障点自动恢复功能,按事先设置的故障点顺序排列,由学生根据电气原理及故障现象查找故障,当查找一个故障点由学生确认结束后,无论考生对此故障的答案对或错,系统都会将此故障点恢复进行下一个故障点的排除考试。
2)由中文液晶屏、微电脑、触摸键盘组成。
3)采用双模式故障设置系统:数字键盘故障设置系统和无线网络智能化故障设置系统(包含在无线网络智能化考评系统中)。数字触摸键盘故障设置系统采用0-9数字键盘,输入故障代码数字后既可完成故障设置,显示故障代码,可以任意设置故障;
4)智能考核系统是通过计算机控制、采集所有教学设备的所有故障的教学系统,并且可以管理学生信息,分数自动计算,考核设备可以任意分配给每个学生,自动传输学号,允许学生分批考核并具有单机模式与多机模式考核,可以任意组合或设置设备故障,操作单元 采用中文人机对话,允许联网考核或脱机考核。学生与老师操作简单方便。
A.教师操作
联网考核
使用密码登录系统,设置数据库路。系统测试(查询设备),学生库设置 ,题库与题库等级设置,学生键盘设置,考核故障发布 考核试卷提取与存储
考核时间设置与启动,考核成绩查询,考核成绩打印,登录密码修改与恢复
脱机考核,教师登录,故障设置与恢复,时间设置,设备号设置,考核开始
B.学生操作 学号查询,故障解除,时间查询 ,分数查,设备号查询
四、配置清单
序号 |
名称 |
数量 |
备注 |
1、 |
实训桌 |
1张 |
铝型材框架 |
2、 |
实训网孔板 |
1块 |
含输入输出转接板 |
3、 |
电源台 |
1台 |
|
4、 |
智能考核器 |
1台 |
需要另外购买 |
