化工单元过程也叫化工单元反应，是总结各种化学工业生产过程得出的具有共同化学变化特点的基本过程，和化工单元操作不同。化工单元操作是具有共同的物理变化特点。 化工单元过程和化工单元操作共同组成学习化工生产的最基本知识。
化工单元过程主要包括氧化、还原、氢化、脱氢、水解、水合、脱水、卤化、硝化、磺化、胺化、烷基化、酯化、碱溶、脱烷基、聚合、缩聚、催化等。
化工单元操作实训装置是高等职业教育中为学生提供实践教学、确保学生掌握一定职业技能的基本硬件和必备条件。只有研制出适合化工类高等职业院校实践环节所需要的实训装置,才能培养学生发现问题、分析问题和解决问题的能力,让学生在训练过程中得到锻炼,并使学生在掌握职业技能的同时能够克服心理障碍,养成职业习惯,满足企业的需要。

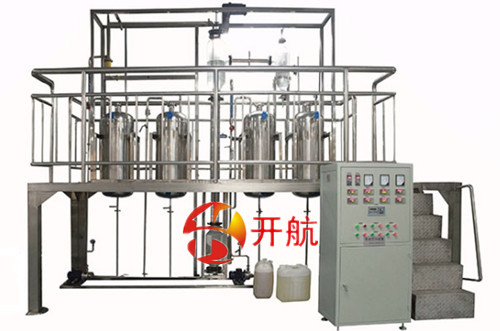

KH-HD11 计算机过程控制萃取操作实训装置
装置功能：
1．实训装置能够完成萃取岗位操作技能训练、原料液体输送岗位操作技能训练、脉冲塔岗位操作技能训练、化工仪表岗位操作技能训练和过程控制岗位操作技能训练 。
2．实训装置能够使学员了解热电阻温度计、转子流量计、液位计、压力计的结构、测量原理和操作方法。
3．实训装置能够使学员了解萃取塔工作原理、性能参数、能够正确使用、维护保养萃取塔。
4．实训装置能够使学员了解萃取过程中其他所需的设备如脉冲调节器、磁力泵等的结构、工作原理及其使用方法 。
5．实训装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常运行不出现安全事故 。
6．实训装置具有故障设置功能，通过无线遥控器隐蔽发出故障干扰信号，能使正常运行的装置真实出现以下现象。
7．实训装置使学员掌握萃取方面的理论知识（萃取基本概念和萃取的基本计算等）完成萃取过程的性能测定。
8.通过现场控制台仪表与微机通讯，实时数据采集及过程监控；总控室控制台与现场控制台通讯，各操作工段切换、远程监控、流程组态的上传下载等实现就地及远程控制岗位技能培训。
整机参数：
设备尺寸： 3700x2000x3500mm（长x宽x高 ），可根据实训场地实际高度和场地面积进行调整，整机采用钢制喷塑框架，带两层操作平台，一层平面方便安装、检修，二层有安全斜梯通上并有护栏、防滑板。
主要设备：
萃取塔：有机玻璃段Φ100x1400mm，全塔高度3400mm，塔顶、塔底为316L不锈钢
转盘数：14个，材质：316L不锈钢。
萃取相料罐、萃余相料罐、原料罐、萃取剂罐、：75L，316L不锈钢。
萃余分相罐：6L，316L不锈钢。
重相泵、轻相泵：不锈钢，流量3.6m3/h，扬程14m，功率370W。
搅拌电机：220V,200W，100-200r/min。
液体流量计：16-160L/h。
联想计算机：CPU双核2.0，2G DDR2内存，硬盘500G，光驱，鼠标，键盘，显示器：19”液晶显示屏。二年质保。操作系统：中文专业版WINXP 。
化工单元操作实训设备系列产品
|
序 号 |
型号/名称 |
|
1 |
KH-HD1 计算机过程控制板框过滤操作实训装置 |
|
2 |
KH-HD2 计算机过程控制干燥操作实训装置 |
|
3 |
KH-HD3 计算机过程控制流体输送操作实训装置 |
|
4 |
KH-HD4 计算机过程控制精馏操作实训装置 |
|
5 |
KH-HD5 化工设备拆装综合实训装置（双塔） |
|
6 |
KH-HD6 化工管路拆装实训装置 |
|
7 |
KH-HD7 计算机过程控制化工仪表实训装置 |
|
8 |
KH-HD8 计算机过程控制间歇反应操作实训装置 |
|
9 |
KH-HD9 计算机过程控制吸收与解吸操作实训装置 |
|
10 |
KH-HD10 计算机过程控制综合传热操作实训装置 |
|
11 |
KH-HD11 计算机过程控制萃取操作实训装置 |
|
12 |
KH-HD12 机泵拆装实训装置 |
