序号
|
设备名称
|
规格型号
|
项目参数
|
数量
|
单价
|
总价
|
备注
|
|
1
|

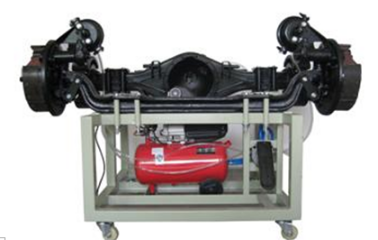

气压制动系实训台
|
东风
|
1、可实时显示主、分泵刹车气压；
2、可进行刹车系统各总成，零件的拆装训练； 3、可设置漏气等故障； 4、原理结构图面板方便对照实物学习； 5、直观体现气压制动系的结构和工作原理，适用于相应级别的培训、考核。 6、、由刹车总泵、储气筒、踏板、刹车分泵、前后刹车器、刹车管等气压刹车实物配件（二手件，经拆洗、翻新）、方向盘、轮毂、制动啼片、回位弹簧、凸轮轴、制动底板、气压表组、原理结构图面板、钢制移动台架组成。 7、配有汽车底盘教学、实训光盘,与课本同步,实践结合.。  |
2台
|
25000
|
50000
|
全新产品
|
|
2
|
液压制动系实训台
|
丰田佳美
|
组成结构： 刹车系统全套组件及轮胎、钢铁台架。
功能要求： 1、适用于各层次汽车专业实操技能的培训。 2、真实的汽车零部件展示及各部件之间的连接原理。 3、操纵刹车踏板及手刹拉杆，可真实地演示脚刹及手刹的工作过程及工作状态。 4. 配有汽车底盘教学、实训光盘,与课本同步,实践结合. 工艺要求： 1、支架采用钢性结构，经喷烤漆工艺制作而成，坚固耐用，所有零部件经喷漆处理。 产品规格：2000mm*800mm*800mm（长*宽*高）  |
2台
|
23000
|
46000
|
全新产品
|
|
4
|
主减速器拆装实训台
|
捷达
|
1、组成结构：丰田主减速器、拆装作业指导书
功能要求：通过严格按作业指导书分解和组装主减速器，熟悉主减速器的基本结构及工作原理，掌握手主减速器常见故障的排除方法。 工艺要求：所有总成及部件经喷漆处理，坚固耐用，安全可靠。 2、带有可做360度翻转的拆装架，可手动将台架上的主减速器进行任意角度的翻转和静止。
3、拆装架采用了高强度的钢性材料焊接，表面经喷漆处理，带有自锁脚轮，牢固、可靠、美观、实用，用于练习主减速器拆卸和装配
4. 配有汽车底盘教学、实训光盘,与课本同步,实践结合.
 |
6台
|
3000
|
18000
|
全新产品
|
|
5
|
离合器总成实训台
|
日产
|
1. 组成结构：离合器、踏板及分离机构、钢制移动台架。
2.功能要求：适用于各层次汽车专业学员实操技能的培训、考核。 2、真实的汽车零部件展示与系统组成。 3、离合器系统结构和工作原理一目了然，可进行加油及排空实训。 4、操纵控制踏板，可动态演示离合系统的分离和结合状况及过程。有助于学生掌握与理解离合器的工作原理。5.配有汽车底盘教学、实训光盘,与课本同步,实践结合. 工艺要求：支架采用钢性结构，经喷烤漆工艺制作而成，坚固耐用 产品规格：1000mm*600mm*700mm（长*宽*高）  |
2台
|
7000
|
14000
|
全新产品
|
|
6
|
无助力转向系统实训台
|
丰田佳美
|
组成结构：方向机、羊角及支架、减震口、方向盘、和台架。
功能要求： 1、适用于各层次汽车专业教学与实操培训。 2、真实的转向系统零部件展示及动态演示。 3、操纵控制开关，可真实地演示转向系统工作过程及工作状态 。 4.整台设备配有万向脚轮，方便移动教学。 5.附件:配有汽车底盘教学、实训光盘,与课本同步,实践结合. 工艺要求：1、支架采用钢性结构，经喷烤漆工艺制作而成，坚固耐用，所有零部件经喷漆处理。
规格：1500mm*1000*1200mm（长*宽*高）  |
1台
|
15000
|
15000
|
|
|
7
|
有助力转向系统实训台
|
|
组成结构：
原厂方向机、转向角、减震器、方向盘、助力泵、单相电机、轮胎、可移动式台架等。
功能特点：
1. 真实可运行的汽车电控助力转向系统，充分展示电控助力转向系统的组成结构；
2. 按下控制开关，单相电机开始运转，（就相当于发动机在工作一样，动力经发动机输出）带动助力泵工作；这时，如果去转动方向机，会有很轻的感觉，起到减轻的作用。便于学员对有助力转向的理解和认识、了解助力系统的结构和工作过程。
3. 示教台底架部分采用钢性结构焊接，表面烤漆工艺，带自锁脚轮，安全可靠；
4．附件:配有汽车底盘教学、实训光盘,与课本同步,实践结合
 |
1台
|
18000
|
18000
|
|
|
8
|
后驱传动系统实训台
|
丰田海狮
|
组成结构：后驱传动系统全套组件及轮胎、钢铁台架。
功能要求： 1、适用于各层次汽车专业实操技能的培训。 2.、真实的汽车零部件展示及各部件之间的连接原理，利于学员对实物的认识。3、操纵控制开关，可真实地演示汽车前驱传动系统所有零部件的工作过程及工作状态，利于学员对工作原理的理解与掌握。 4.整台设备配有万向脚轮，方便移动教学。 5.配有汽车底盘教学、实训光盘,与课本同步,实践结合. 工艺要求：支架采用钢性结构，经喷烤漆工艺制作而成，坚固耐用，所有零部件经喷漆处理。 产品规格：2000mm*800mm*800mm（长*宽*高）  |
1台
|
16000
|
16000
|
|
|
9
|
手动变速器剖体
|
丰田车系
|
组成结构：手动变速器（前驱/后驱各一台铁支架）。
功能要求： 1、适用于各层次汽车专业教学与实操。 2.真实的手动变速器外部以及内部零部件的展示及动态演示。 3.手动操作，安全可靠。 工艺要求： 1、支架采用钢性结构，经喷烤漆工艺制作而成，坚固耐用。 产品规格：600mm*450mm*850mm（长*宽*高） 配有变速器拆装教学、实训光盘,与课本同步,实践结合.   |
2台
|
9000
|
18000
|
|
|
10
|
手动变速器拆装实训台
|
丰田、本田、通用、大众车系
|
组成结构：采用原厂手动变速器 （各车系两台）
功能要求：变速器型号可根据客户要求来配置，带有可做360度翻转的拆装架，可手动将台架上的发动机进行任意角度的翻转和静止。拆装架采用了高强度的钢性材料焊接，表面经喷漆处理，带有自锁脚轮，牢固、可靠、美观、实用，用于练习发动机拆卸和装配 ；配有发动机拆装教学、实训光盘,与课本同步,实践结合。 产品规格：600mm*450mm*850mm（长*宽*高）； 配有变速器拆装教学、实训光盘,与课本同步,实践结合.  |
8台
|
7000
|
56000
|
|
|
11
|
手动变速器实验台
|
桑塔娜3000
|
一、组成结构
变速箱控制单元、手动变速器总成、换档杆总成、组合仪表、工作指示灯、三相电机、变频器、智能化故障设置和考核系统接口、可移动台架、使用说明书、DC12V电源。
二、功能要求
1、适用于各类院校汽车专业学员实操技能的培训考核。
2、可对手动变速器进行结构和控制系统的认识实训。 3、实训台面板上绘有手动变速箱系统彩色喷绘原理图，喷绘图由有机玻璃保护。 4、由三相电机工作，模拟发动机动力输出，提供手动变速器工作的动力源。 5、操纵挂档杆，可完成档位显示功能。手动变速器可在各档位真实工作，如空档起动、前进档运行、倒档运行。 6、实训台面板上安装有手动变速器电磁阀工作指示灯，可同步显示自动换档时电磁阀的工作状态。当挂档杆挂入D档，调节三相电机的转速，手动变速器可自动完成从1档换入2档，从2档换入3档，从3档换入超速档的工作过程。 7、实训台面板上安装有组合仪表，可显示挂档杆位置、发动机转速、车速等，在手动变速器工作时从仪表指针可反应换档变化。 8、实训台面板安装有整个电控系统的检测实训。 四、工艺要求
面板采用进口PVC板，台架油漆采用汽车烤漆并经过高温处理。
 |
1台
|
28000
|
28000
|
|
|
12
|

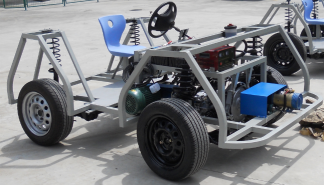

汽车底盘系统实训台
|
|
 实训台采用真实的汽车行驶系统为基础，全面展示汽车行驶系统的组成结构和工作过程。满足汽车行驶系统理论与维修实训教学需要，完全满足对汽车行驶系统结构展示、工作模拟、拆装实训等教学功能。 【产品配置】
前后车轮、悬挂（减震弹簧、减震器）、上下托架和转向节、轮毂、点火开关、方向盘、方向横拉杆、方向机、座椅、移动台架。 【产品功能】
一、真实可运行的汽车行驶系统，充分展示汽车行驶系统的组成结构，便于理解行驶系统的构造和工作原理，并真正实现通过原车原装的的汽车行驶系统的工作过程。 二、由三相/直流电机做动力源带动助力泵工作，操纵方向盘，可实现转向工作过程及工作原理。 三、可用于模拟四轮定位各参数的调整实验； 四、本实验台带漏电保护开关和保险丝，转动部件带安全罩，确保具有较高的安全性。 五、根据教学内容进行分区，各功能区清晰明了。合理的工业造型，整体结构合理，安全系数高。 【规格参数】
外接电源：220V交流电压； 工作温度：-40℃～50℃ 重量：400kg 【实训项目】
汽车行驶系统组成结构认知实训 汽车行驶系统工作原理演示实训 汽车行驶系统检测维修实训 汽车行驶系统电控系统诊断 |
1
|
35000
|
35000
|
|
|
13
|
汽车底盘教学软件
|
LK-STJX002
|
产品技术参数：
1.能与学校中职校园网管理平台系统数据无缝整合。B/S架构，采用先进的RIA富有媒体网络技术，整套系统采用实况录像与三维动画结合，充分展示了实用性与真实性；本产品还配有丰富的课件内容，减轻教师工作压力，实现教材与课件同步施教的目的；符合未来数字化校园建设标准。
2.系统无节点限制，可满足无限量PC机及学员时在线正常访问，在局域网和互联网上均可使用。
3.系统平台只需要在服务器上进行部署，客户端无需安装应用程序，方便学校的系统维护工作和系统平台使用者的日常操作。
4.安装、培训要求：该设备需要安装调试，现场培训该设备的使用方法，注意事项及如何保养。
产品内容介绍：
1、底盘概述
2、传动系统 3、行使系统 4、转向系统 5、制动系统 |
1套
|
25000
|
25000
|
|
|
14
|
拆装工具
|
上海世达
|
世达工具120件套
|
10套
|
1299
|
12990
|
|
|
15
|
汽车底盘拆装专业工具
|
上海世达
|
23件套公制全抛光两用扳手：6，7，8，9，10，11，12，13，14，15，16，17，18，19，20，21，22，23，24，25，27，30，32mm；
11件套公制全抛光双梅花扳手：8×10、10×12、11×13、12×14、14×17、17×19、19×21、21×23、22×24、23×26、24×27mm；
13件套公制双开口扳手：6×7、8×10、10×12、11×13、12×14、14×17、17×19、19×21、21×23、22×24、23×26、24×27、30×32mm；
|
10套
|
1907
|
19070
|
|
|
16
|
量具
|
桂林桂量
|
1、量缸表（50-160mm； 2、外径千分尺（0-100mm）；
3、游标卡尺（0-150mm）； 4、深度尺（0-200mm）；
5、百分表（0-10mm）； 6、磁性表座（CZ-6A）；
|
10套
|
835
|
8350
|
|
|
17
|
变速器拆装架
|
广州金美彩
|
双级升降，举升重量：0.5T；
|
5台
|
1020
|
5100
|
|
|
18
|
制动盘、鼓机
|
枣庄龙岳
|
主要用途：本机床主要适用于国内外多种汽车、小轿车的制动鼓、制动蹄片和刹车盘的切削修理。用于国内外多种汽车、小轿车的制动鼓、制动蹄片的切削修理，该机使用制动轮毂上的轴承外圈，利用芯轴、锥套，可快速方便地实现制动鼓立式装夹和镗削加工，定位基准统一，切削速度快，加工精度高。可加工JN150、JN162、CA142、CA151EQ140、EQ144、EQ145、EQ153。“T”型底盘、斯太尔、红岩等车型。
加工直径范围：φ180-φ600(mm)；工件转速（3级）：27，45.70(r/min)；
滑板工作行程：450(mm)；电动机：1.1kw；
外形尺寸（长×宽×高）：940×850×1415(mm)
包装尺寸（长×宽×高）：1150×950×1580(mm)
机床净重：800(kg)；
|
1套
|
16500
|
16500
|
|
|
19
|
压力机
|
广州金美彩
|
液压式，配置千斤顶30T，带表。
|
1台
|
2880
|
2880
|
|
|
20
|
变速器液压检测仪表
|
美国斯必克
|
功能：
该测试仪适用于国内和进口的所有车型，可以测试发动机机油压力或自动档变速箱的压力，用于判断机油供给压力或自动档变速箱的压力是否符合厂家规范，防止损伤发动机或变速箱，避免造成更严重的后果,测试时可路试测试
特点：
3-1/2英寸直径表盘
高压表测试范围0-100psi,0-700kpa
低压表测试范围0-400psi,0-2800kpa
高低压表配有快速连接头，方便使用
外有保护套的高低压表上都配有可以悬挂的挂钩
软管易于拆装,端部转接头可以旋转,方便转接
配有13种不同铝制,铜制转接头，不同的材料设计，避免了因操作问题损伤发动机或变速箱的接口螺纹．
采用高强度抗疲劳材料，压力超过量程10%不损坏表针
|
1台
|
550
|
550
|
|
|
21
|
示波器
|
珠海齐创
|
主要功能：二通道
发动机各类型点火系统测试示波：有分电盘、无分电盘的点火系统的检测、单点火、双点火、集成独立点火系统的检测、单缸点火波形，多缸点火并列波，陈列波，三维波的实时显示，保存，回放；
传感器执行器工作电流电压示波功能，单双通道示波，波形显示、保存、回放。手动、自动的触发设置。峰值捕捉功能。游标分析功能。汽车各种传感器执行器元件测试功能：信号波形及信号参数显示、废气回收系统传感器执行件测试、燃油流量控制系统传感器执行器件测试、喷油嘴测试、空气流量计测试、进气压力测试；
|
2台
|
3980
|
7960
|
|
|
合计：412400.00
|
|||||||
