一、设计理念
入门容易，简洁而不简单
为了使入门容易，我们采用简单易懂的版面设计，从最基本的一个跑马灯开始就让您无缝地切入
教学。别看实验台体积巨大，每个模块都如此轻巧，当你在教学时可以把任何一个模块带入课堂，
并且大部分的模块在保证安全的前提下反面是镂空的。这使得您可以让学生一目了然看到，并可
以触摸到，这点很重要。因为我们深知，感性认识的重要性。当然你可以放心安全问题，我们对
可能产生安全隐患的部分都做了防护。
人体工学，美观而舒适
传统的立式实验桌，多采用立式屏结构。这种结构使得学生操作大部分实验时需要站立，易于疲
劳，视角向前不利于思考。同时由于立屏的高度较高，学生上实验课时视线受遮挡，不便于
老师讲解。潜龙采用模块平放结构，使得视线趋于自然向下，如同平时读书写字。靠近用户侧又
略带倾斜，使得操作时更加方便。同时抬头时视线使得毫无遮挡。可以方便地听讲，老师亦可观
察实验情况。
注重细节，一见倾心的质感
严格采用光洁度，厚度都符合高品质要求的铝材。每块木板都真材实料，厚度都到达8mm或以上，
并进行了定制家具级的封边工艺。黑色的木纹与银色的经典组合，让您一见倾心，永恒经典。从桌子
的高度，到每个模块背后的处理，甚至各个孔的位置，潜龙都进行了精心的考虑。一切细致考虑只为
了能使更加美观，方便，耐用。
高度开放，激发创新
采用模块化设计，我们并不简单的，单独设计模块，而是将模块间联系，可能性，功能性做了
综合考虑，加上十多年的研发经验，使得模块日趋经典与开放。提供经典实验项目，我们
建议用户利用高度开放性的模块，设计出自己的实验项目。
贴近实际，易于拓展
通过十几年与用户市场沟通，获得了宝贵的实际经验。我们深知教学与实际生产结合的重要性。
所以不管是从实验项目的设计，还是特别设计了多达几十种的实训包。超声波，GPS,GSM,雾化器等
等一系列的打包模块。
易于管理，维护方便
设计了不同以往的漂亮柜子，如同您家里的家具般让人舒适，上乘的脚轮易于移动与固定。同
时可选配仪器放置隔板，资料放置隔板等贴心设计，让您轻松，漂亮地放置常用仪器与实验时需要
查询的资料。同时采用精致的小模块设计，单独故障不会导致整个系统的破坏。如有损坏，仅
需替换相应小模块即可，方便又省心。
二、配置清单
|
序号 |
名 称 |
型号及规格 |
|
1 |

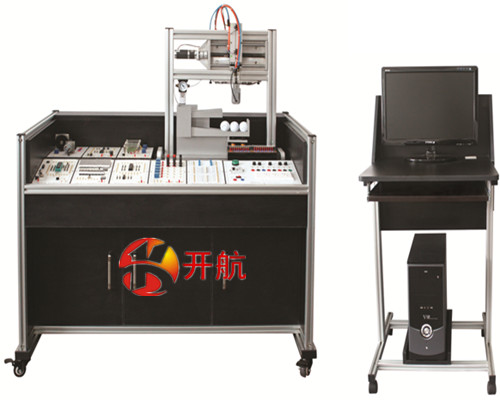

实训桌 |
尺寸1160*720*840 采用符合人体工学的平斜面设计，所有模块平斜放于桌面固定槽内，实验视线同读书一样，自然往下，利于思考。同时解决传统立式结构的视线遮挡，无法看见教师教学的问题。工艺上采用优质铝材，16mm以上黑色木板，家具级封边工艺，带3个柜子，优质铰链，铝合金把手，带4个可锁式脚轮便于移动。 |
|
2 |
电脑推车 |
尺寸630*580*1140 采用铝合金结构，16mm以上黑色木板，家具级封边工艺，带4个脚轮，带电脑位，伸缩键盘托板。 |
|
3 |
51单片机主机模块 |
AT89S52芯片/在系统下载设计 |
|
4 |
电源模块 |
DC±5V，±12V，24V |
|
5 |
仿真器模块 |
KEIL USB仿真器 (USB通讯接口，使用KEIL软件) |
|
6 |
显示模块(AB共2块) |
8位跑马灯 |
|
8位数码管动态显示 |
||
|
16×32点阵LED屏 |
||
|
128×64绘图液晶显示屏 |
||
|
1602字符型液晶显示屏 |
||
|
7 |
继电器模块 |
6路继电器（带驱动） |
|
8 |
指令模块 |
PS2键盘接口 |
|
8个独立键盘接口 |
||
|
8路8位开关量输入 |
||
|
4*4矩形键盘接口 |
||
|
9 |
ADC/DAC模块 |
ADC0809 |
|
DAC0832 |
||
|
0-5V模拟电压输出 |
||
|
8等级LED电平指示 |
||
|
有源时钟发生器 |
||
|
10 |
交直流电机控制模块 |
24V直流减速电机 |
|
220V交流减速电机 |
||
|
光电开关计数输出 |
||
|
11 |
步进电机控制模块 |
步进电机 |
|
水平移动装置 |
||
|
闭环控制装置 |
||
|
12 |
传感器配接模块 |
4路传感器接口 |
|
16路光电隔离IO口 |
||
|
13 |
扩展模块 |
8255芯片，74LS245芯片 |
|
14 |
温度传感器模块 |
18B20/LM35 |
|
15 |
RS232通讯线 |
RS232通讯线 |
|
16 |
ISP编程线 |
ISP编程电缆 |
|
17 |
排线 |
排线 |
|
18 |
电子连线 |
实验连线 |
|
19 |
接近开关 |
接近开关 |
|
25 |
智能物料搬运模块 |
搬运机构 |
|
传感器检测机构 |
||
|
限位保护功能 |
||
|
接供料机构 |
||
|
26 |
气泵 |
实验室共用气泵 |
|
27 |
实验指导 |
实验指导1套 |
|
28 |
实验程序与配套软件 |
配套实验源代码，配套软件与工具 |
三、实训项目
实训一 灯光闪烁实训
实训二 跑马灯实训
实训三 独立按键输入实训
实训四 光隔离输入输出实训
实训五 金属检测实训
实训六 动态数码管显示实训
实训七 矩阵键盘接口实训
实训八 继电器隔离控制实训
实训九 蜂鸣器演奏实训
实训十 8255芯片扩展IO实训
实训十一 字符型液晶显示模块控制实训
实训十二 液晶显示模块控制实训
实训十三 点阵L E D屏汉字显示实训
实训十四 AD转换实训
实训十五 DA转换实训
实训十六 LM35温度传感器采集实验
实训十七 单总线温度传感器采集实训
实训十八 交直流减速电机控制实训
实训十九 步进电机开环控制实训
实训二十 RS232通信实训
实训二十一 PS2键盘通信实验
实训二十二 智能物料搬运装置实训
