桑塔纳2000电器实训台设计方案

来源：www.khmox.com发布时间：2016-11-3 11:27:40

桑塔纳2000电器实训台简介

第一节：实训台设计方案

本设计所开发的车身电器实训台为汽车维修教育行业使用，由移动台架、示教面板二部分组成。适用于中高等职业学院和培训机构的汽车全车电器系统构造与维修实训教学，能够满足对全车电器系统的结构、工作原理、故障设置及诊断的教学需要。所以力求做到形象直观，以使学生对于桑塔纳2000领驭车身电器各部分的组成及工作原理的学习起到事半功倍的效果；另外此实验台可以根据实车上的故障在实验台上进行故障模拟，学生可以在实验台上进行故障排除的实验，学习如何进行性能检测、进行故障点的电压检测等。

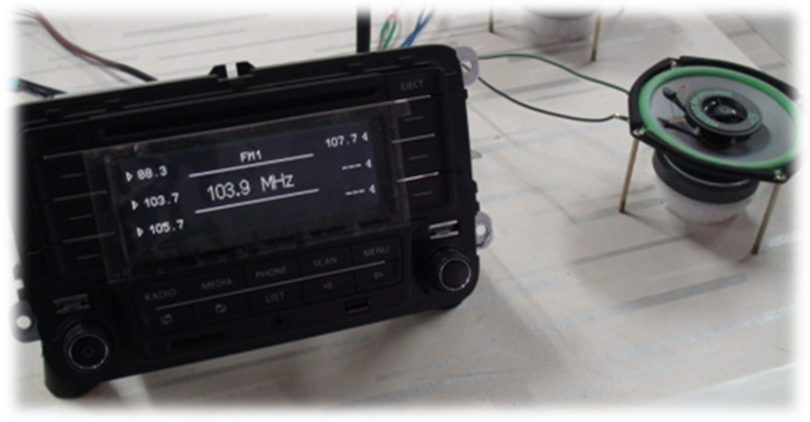

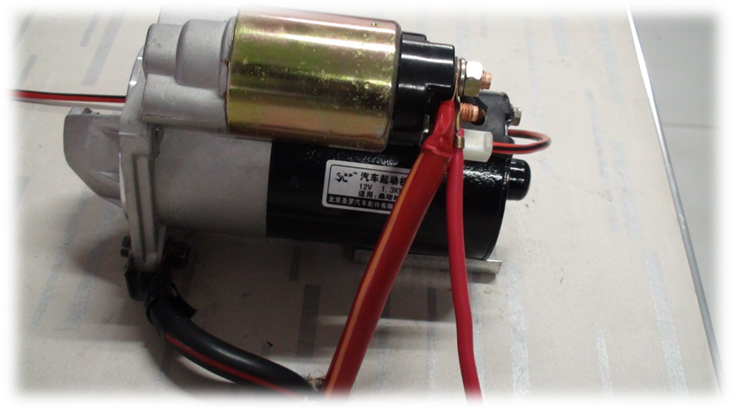

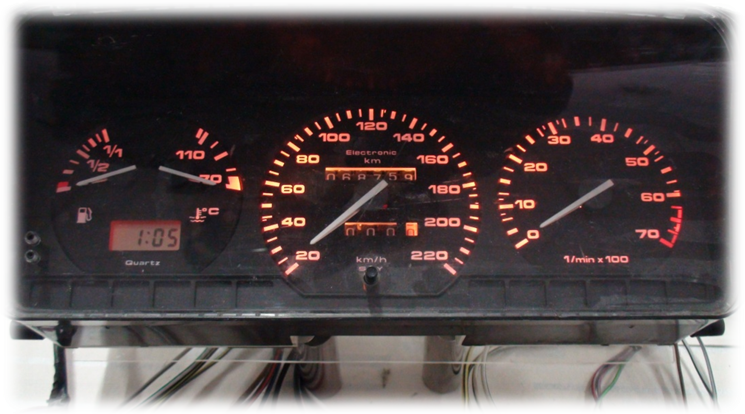

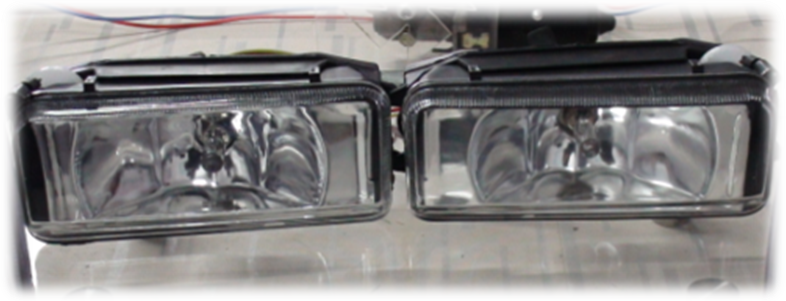

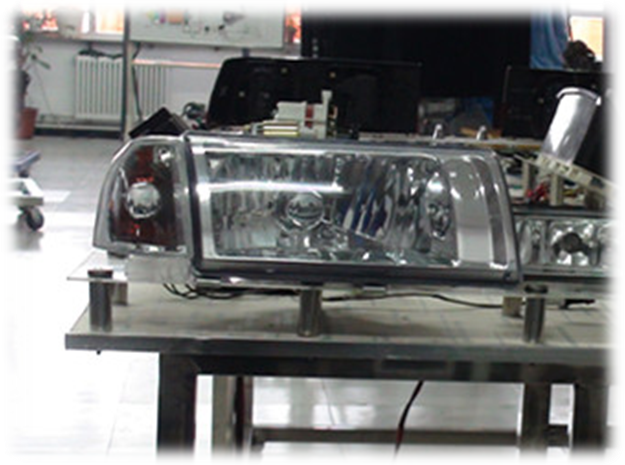

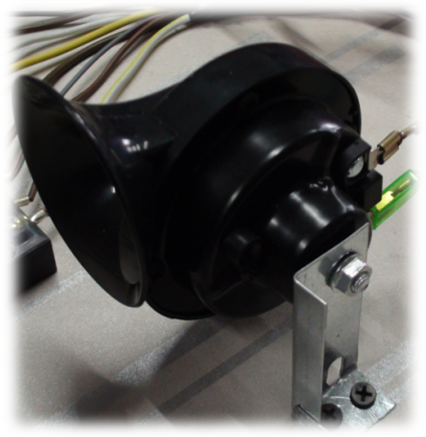

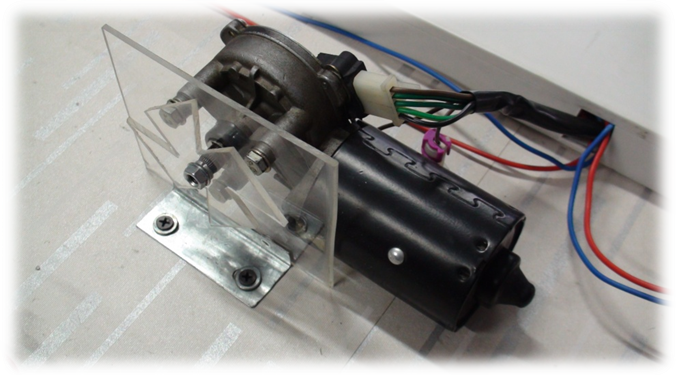

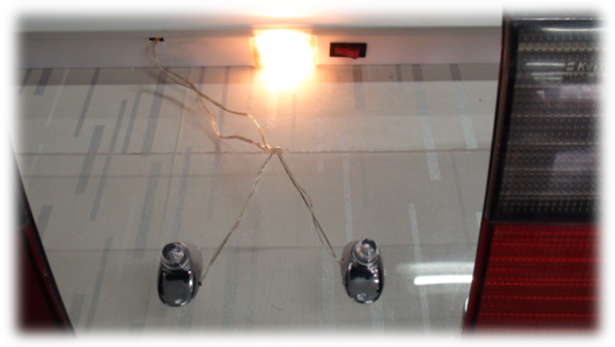

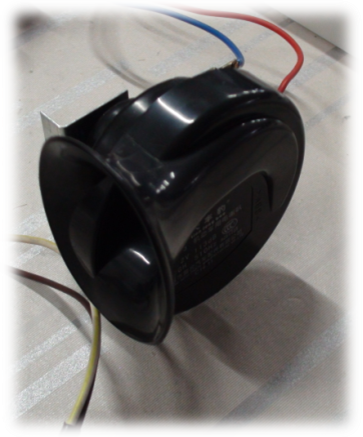

本产品以大众桑塔纳2000全车电器实物为基础，展示灯光系统、仪表系统、起动系统、喇叭系统、电动后视镜、雨刮系统、音响等各系统的组成结构和工作过程。

以“车身电器的实际工作情况出发设置故障、分析故障现象及解释故障的原因，最后排除故障”为指导思想，在实验台面板上设置各个电器和线路的故障检测点，设计的关键在于既要真实的反映实际车身电器的控制系统，又要使其形象直观便于教学，同时还要根据大众车系的标准电路图及图形符号的画法，最后则还要兼顾其美观性。本实验设备操作方便，安全可靠，易于维护。

实训台面板的设计

实验台面板电路的设计是整个面板设计的中心，也是整个设计的关键所在。实验台面板电路不仅形象直观的再现了车身电器系统的工作原理，还能根据现实中的常发故障现象，在电路中设置相关的故障点及其检测端子。该设计遵循原车电路图进行绘制，略有改动，主要是删减掉一些不必要的附属电路，并设置检测端子，人为的设置故障后可进行各主要电器元件、执行器的电压检测。

实训台设计目的

由于电子技术、计算机技术、机电一体化技术在汽车上的应用，使汽车电子控制技术发生很大的变化。各种高新技术，尖端科技的广泛应用，也使得汽车检测与维修的概念、方式发生了根本性的变化，这就对当代汽车检测与维修人员提出了更高的要求。

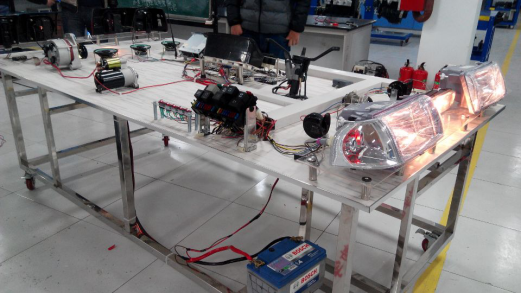

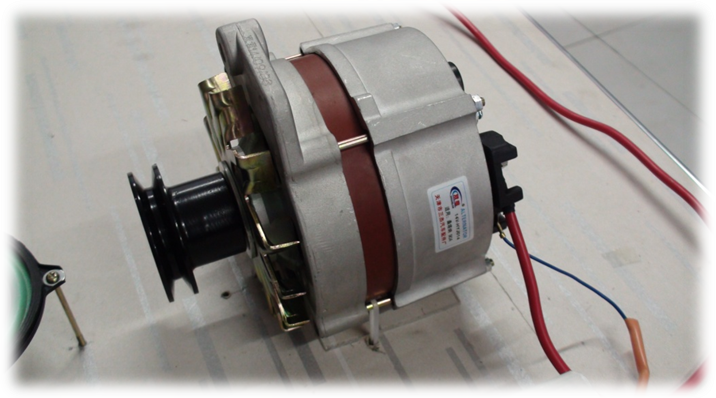

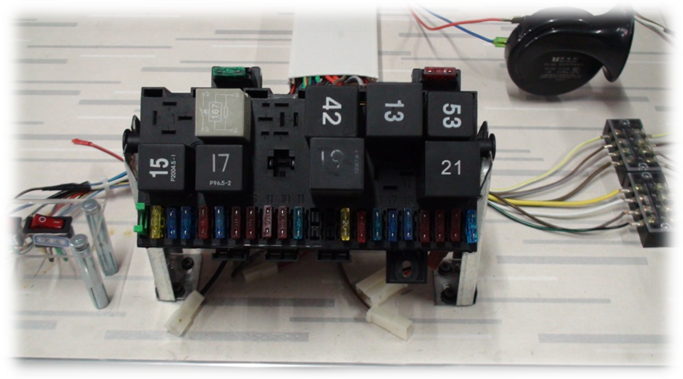

为了适应当前日益迅猛发展的汽车工业，针对当前各职业学校对汽车新技术方面教学设施的需要，以上海大众桑塔纳2000领驭车身电器系统为研究对象，针对教学进行实验台的开发。此车身电器实验台包括台架、面板及电路总成，实验面板装在台架上，电路总成分别装在台架和面板上，电路总成包括电源电路、起动电路、照明与灯光信号装置电路、仪表电路，所述各个电路中的电器元件装置按其在汽车上的实际联结关系用电线连接起来。

此实验台采用把整车电路综合到台架上进行研究学习，避免了实车操作的复杂及困难。电器实验台整车布线直观、简单、线路清晰、便于向学生讲授教学，整车电路结构一目了然，便于学生熟练掌握各种排除故障的方法及技巧，运用方便。电器试验台的整车布线都集中在一个视野范围内，便于读图，学生易于接受。

实训台功能特点

1．可运行全车电器系统，展示全车电器系统的组成结构及原理。

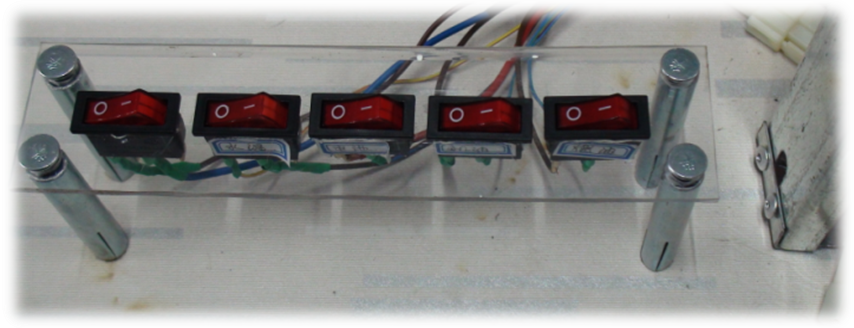

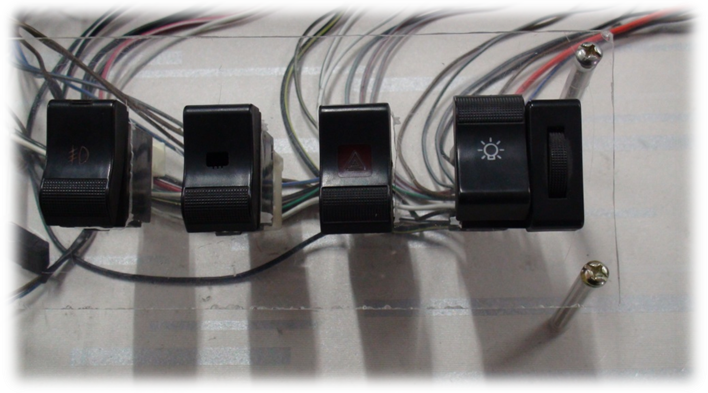

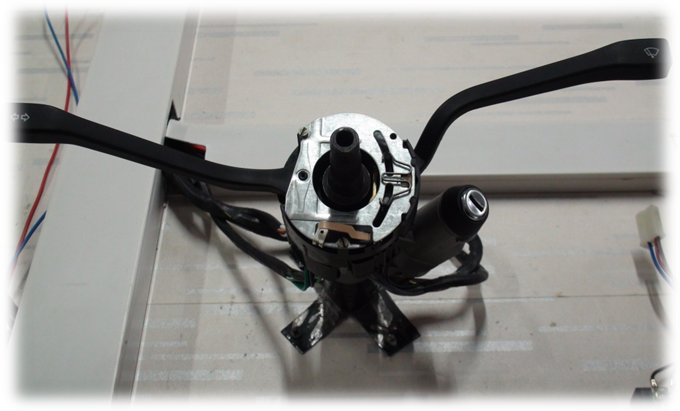

2．操纵各种电器开关及按钮，可真实演示汽车电器各系统的工作过程。

3．可以对照书本和实物认识和分析整车电器各系统的工作原理。

4．面板上安装有检测端子，可直接在面板上检测整车电器各系统电路元件的电信号，如电阻、电压、电流等。

5．底架部分采用钢性结构焊接，表面采用烤漆工艺，带自锁脚轮。

6．配备有使用说明书及相关资料。

技术参数

外形尺寸：244mm×122 mm×100m（长×宽×高）；

工作电压：12V直流电压；

工作温度：-50℃～50℃；
