简介
“KHGD-01 工厂供电技术实训装置”是根据机械工业职业技能鉴定指导中心编写的
《高级电工技术》、《电工基础》（高级工适用）、《电工技师培训教材》结合《工厂供电》和
《供配电技术》等课程研制生产的。主要对教材中的35kV 总降压变电所、10kV 高压变电所
及车间用电负荷的供配电线路中涉及的微机继电保护装置、备用电源自动投入装置、无功自
动补偿装置、智能采集模块以及工业人机界面等电气一次、二次、控制、保护等重点教学内
容进行设计开发的，通过在本实训装置中的技能训练能在深入理解专业知识的同时，培养学
生的实践技能。并且本套实训装置还有利于学生对变压器、电动机组、电流互感器、电压互
感器、模拟表记、数字电秒表及开关元器件工作特性和接线原理的理解和掌握。

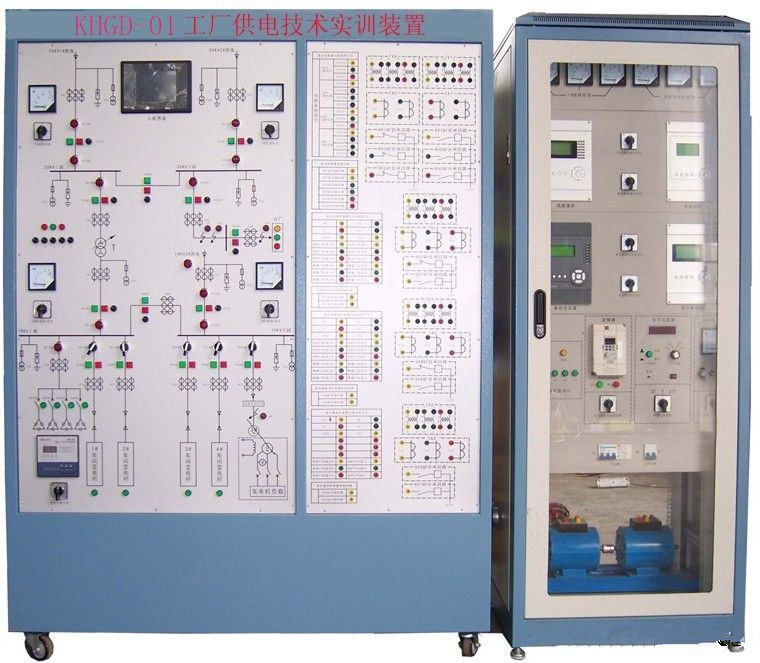

工厂供电技术实训装置如图1-1：
工厂供电技术实训装置（简称“实训装置”）是由操作屏和控制柜两部分组成，他们之间通过三根航空导线连接。三根连接导线分别是：控制信号线、采集信号线、主回路连接线。整个实训装置是由工厂供配电网络操作实训面板、微机装置控制及二次回路控制实训操作面板、微机线路保护及其设置单元、电秒表计时单元、微机电动机保护及其设置单元、电动机组启动及负荷控制单元、触摸屏控制单元、PLC 控制单元、仪表测量单元、有载调压分接头控制单元、无功自动补偿控制单元、备自投控制单元、接口备用扩展单元及电源等单元构成。
整个工厂的供配电电力一次主接线线路结构如图1-2 所示：
本实训装置模拟有35 kV、10kV 两个不同的电压等级的中型工厂供电系统。该装置用一对方形按扭来模拟实际中的断路器，长柄带灯旋钮来模拟实际中的隔离开关。当按下面板上的红色方形按钮（“合闸”），红色按钮指示灯亮，表示断路器处于合闸状态；按下绿色方形按钮（“分闸”），绿色按钮指示灯亮，表示断路器处于分闸状态；当把长柄带灯旋钮（“隔离开关”）拨至竖直方向时，红色指示灯亮，表示隔离开关处于合闸状态；当把长柄带灯旋钮（“隔离开关”）逆时针拨转30 度，指示灯灭，表示隔离开关处于分闸状态。通过操作面板上的按钮和开关可以接通和断开线路，进行系统模拟倒闸操作。
整个实训装置模拟图可分为以下几个部分：

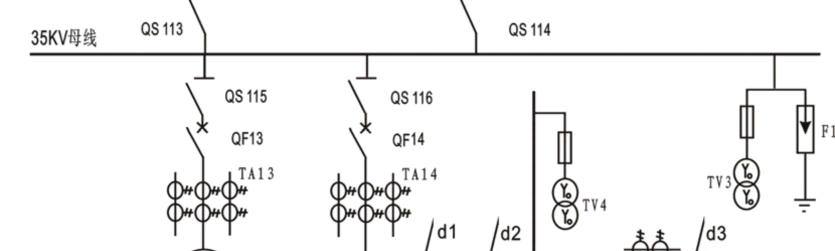

(1)35kV 总降压变电所主接线模拟部分

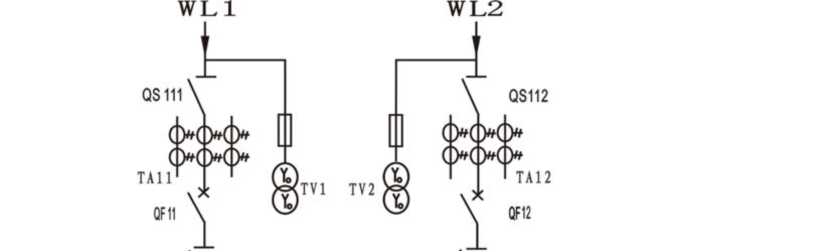

采用两路 35kV 进线，其中一路正常供电，另一路作为备用，两者互为明备用，通过备自投自动切换。在这两路进线的电源侧分别设置了“WL1 模拟失电”和“WL2 模拟失电”按钮，用于模拟外部电网失电现象。35kV 母线有两路出线，一路送其他分厂，并在此输电线路上设置了线路故障点：XL-1 段上的d1、d2 处和XL-2 段上的d3 处。输电线路的短路故障可分为两大类：接地故障和相间故障。而相间故障中的三相短路故障对线路造成的危害又比较大也比较点型，因此我们在此设置的故障点都是模拟三相短路故障，并通过装设在此段线路上的一台微机线路保护装置来完成高压线路的
微机继电保护实验内容，另一路经总降变降压为10kV 供本部厂区使用。

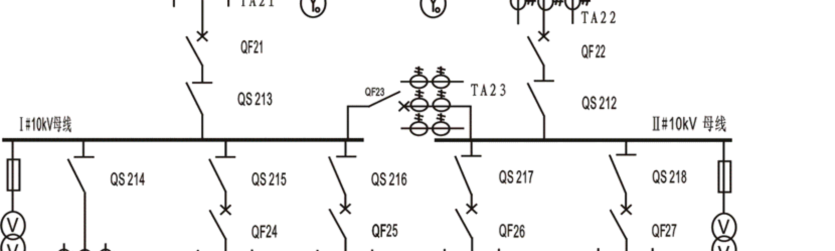

(2)10kV 高压配电所主接线模拟部分

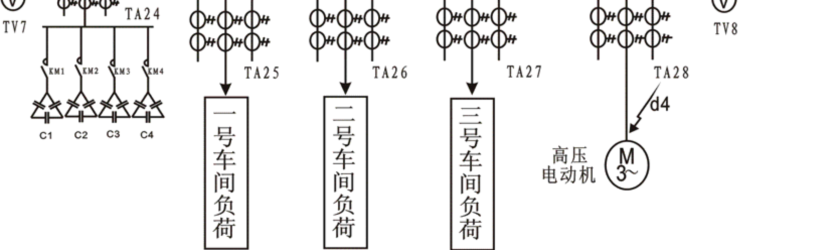

10kV 高压配电所中的进线也有两路：来自35kV 总降压变电所的供电线路和从邻近变电站进来的备用电源，这两路进线互为暗备用(面板中“10 kV 进线2 电压”电压表实际测量的是QS211后面的电压，用于指示该线路是否失压，模拟线路外部故障)。总降变是按有载调压器设计的，通过有载调压分接头控制单元实现有载调压。在10kV 母线上还接有无功自动补偿装置，母线上并联了4 组三角形接法的电容器组，对高压母线的无功进行集中补偿。当低压负荷的变化导致10kV 母线的功率因数低于设定值，通过无功功率补偿控制单元，实现电容器组的手动、自动补偿功能。除此外在10kV 高压配电所的1＃和2＃母线上还有四路出线：一条线路去一号车间变电所；一条线路去二号车间变电所；一条线路去三号车间变电所；一条线路直接给模拟高压电动机使用，并且于电动机供电线路上装设了微机电动机保护装置以及短路故障设置单元，可以完成高压电动机的继电保护实验内容。
(3)负荷部分
对于工厂来说其负载属性为“感性负荷”，所以采用三相磁盘电阻、电抗器和纯感性的制冷
风机来模拟车间负荷。各组负荷都采用星形接法。其参数如下表1-1：
|
序号
|
类型
|
名称
|
对应位置
|
参数
|
|
1
|
风机
|
|
1＃车间
|
3×38W/220V
|
|
2
|
电阻
|
RCG1
|
2＃车间
|
3×230Ω/150W
|
|
3
|
电感
|
CG1
|
0~160，168，176Ω/1A
|
|
|
4
|
电阻
|
RCG2
|
3＃车间
|
3×250Ω/150W
|
|
5
|
电感
|
CG2
|
0~233，246，260Ω/1A
|
|
|
6
|
电动机
|
|
模拟高压电动机
|
370W/380V
|
(4) 微机保护装置及二次回路控制实训操作面板
此部分把微机电动机保护装置及微机备投装置背部接线端子及电流互感器和电压互感器接线方法引到装置面板上，让学生自己动手连接装置线路，主要目的是培养学生实际的动手能力，更好的掌握电压、电流互感器的接线方法，使学生熟悉装置的基本工作原理以及保护功能。
该实训装置具有如下特点：
1）实用性强
本装置根据典型教学内容设计，系统地实现了工厂供电系统的受电、输送、分配、控制、保护等实践技能训练要求。学生在实训中，还能够掌握正确的电路投切操作、倒闸操作、运行控制以及各种运行方式的调整操作规程。本装置结构清晰、运行灵活、操作方便、安全可靠。为学生提高实践技能建立了一个良好的实训平台。
2）综合性强
本装置综合了与工厂供电相关的微机线路保护，微机电动机保护，备自投和无功补偿等功能。采用的是工业现场产品，线路模型和电动机模型都能较典型的模拟工厂的现场状况，有利于进行理论分析和数值分析。
3）先进性
本实训装置综合微机继电保护、工业触摸屏和 PLC 等微机职能检测控制的相关技术，采用分层分布式控制方式，组建成集控制、保护、测量和信号为一体的综合自动化实训平台。体现了当前自动化技术和通信技术在供配电网的深刻变革。
