电力系统与继电保护实验装置

仪表及照明电路实训考核装置(柜式、两面双组型)
[名称]:仪表及照明电路实训考核装置(柜式、两面双组型)
[规格型号]:KH-YQ02
[联系电话]:021-56421756 56422182
[QQ]: QQ: 412188117
已有 人关注该产品

产品详情

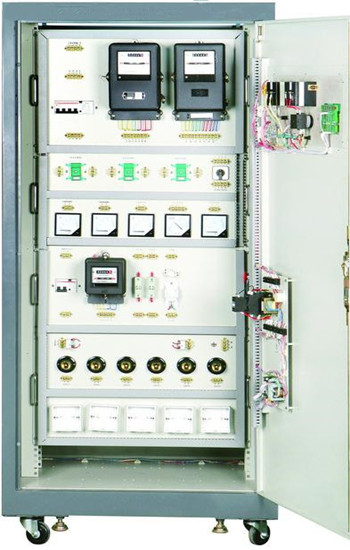

KH-YQ02仪表及照明电路实训考核装置(柜式、两面双组型)

一、概 述
该装置是按照劳动和社会保障部颁发的"工人等级标准"和"职业技能鉴定"规范要求而设计的,它集培训、理论、实际操作和考核鉴定为一体的多功能设备。该装置采用实际应用的配电柜为主体,合理利用柜体的双面空间,进行合理布局,配置可靠的元器件。它既可用于对电工仪表和照明电路的操作实训。也可作为初、中、高级电工技能考核设备。
二、特 点
柜内装有单联开关、双联开关、单三相电度表、照明灯、日光灯等各种实训元器件,且所有器件的接线都在接线端子排上进行接线,从而避免了因长时间在器件本身进行走线而导致其损坏,通过走线槽进行工艺布线。
三、技术参数
1.输入电源:三相四线(或三相五线)~380V±10% 50Hz
2.工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃)海拔<4000m
3.外形尺寸:800mm×600mm×1700mm
4.装置容量:<1.5Kva
四、配置清单
柜体配置(双面)
1、三相电源指示灯6个
2、万能转换开关2个
3、电压表2个
4、启动、停止、急停按钮各2个
5、单相五孔插座:提供外接单相AC220V的电源, 2个。
柜内模块配置(双面)
1、4P空气漏电保护开关:额定电压AC400V,额定电流AC10A,2个
2、2P空气漏电保护开关:额定电压AC400V,额定电流AC6A,2个
3、三相四线有功电度表:额定电压AC380V,额定电流AC10A,最大电流40A,2个
4、单相电度表:额定电压AC220V,额定电流AC5A,最大电流10A;DD282型,2个。
5、熔断器:RT18型,熔断器底座带指示灯,500V,7个
6、电流互感器:原边和副边的比值5:5,精度0.5级;6个
7、交流电压表:量程0-500V,精度1.5级,2个
8、交流电流表:量程0-5V,精度1.5级,6个
9、万能转换开关:额定电压AC600V,额定电流AC10A,2个
10、指示灯:额定电压AC220V,额定电流AC2A;6个,分别为黄色、红色和绿色。
11、三相功率因数表:量程-0.5到0.5,精度1.5级,2个
12、整流器:20W,2个
13、启辉器:4-60W,2个
14、日光灯管:单端插拔管节能灯,4针,18W,2个
15、白炽灯:额定电压AC230V,额定功率20W,螺旋式底座,10个
16、明盒:86mm*86mm,12个
17、接线端子排:在每一个明盒的正下方安装与其对应4片端子排,若干个。
18、人体感应开关 220V 2个
19、声控式开关 220V 2个
20、触摸式开关 220V 2个
五、实训项目
1.白炽灯电路接线
2.日光灯电路接线
3.触摸开关控制白炽灯电路接线
4.声控开关控制白炽灯电路接线
5.人体感应开关控制白炽灯电路接线
6.两地控制一盏灯接线电路
7.5层楼灯控制接线电路
8.单相电度表直接接线电路
9.单相电度表间接接线电路
10.三相三线电度表直接接线电路
11.三相三线电度表经电流互感器电路
12.功率因数表接线电路
13.电压表、电流表接线电路
14.一只电流互感器用于单相回路的控制电路接线
15.三只电流互感器接成星型接线电路
16.三只电流互感器接成三角型接线电路
17.电流互感器与电流表配用接线电路
18.万能转换开关和电压表测量三相电压接线
