故障开关
|
故障现象
|
故障开关
|
故障现象
|
K1
|
机床不能启动
|
K14
|
主轴电机不能正转
|
K2
|
主轴正转不能启动
|
K15
|
主轴只能电动控制
|
K3
|
主轴正转不能启动
|
K16
|
主轴电机 不能反转
|
K4
|
机床不能启动
|
K17
|
主轴、快速电机不能启动
|
K5
|
主轴反转不能启动
|
K18
|
主轴正转只能点动
|
K6
|
主轴反转不能启动
|
K19
|
主轴无高速
|
K7
|
主轴正转不能启动
|
K20
|
主轴反转只能点动
|
K8
|
反转启动只能点动
|
K21
|
主轴无高速
|
K9
|
主轴不能启动
|
K22
|
不能快速移动
|
K10
|
主轴无高速
|
K23
|
快速电机不能正转
|
K11
|
主轴、快速移动电动机不能启动
|
K24
|
快速电机能反转
|
K12
|
停止无制动
|
K25
|
快速电机不转
|
K13
|
停止无制动
|
|
|
故障编号
|
故障现象
|
故障编号
|
故障现象
|
1
|
机床无法启动
|
10
|
主轴、冷却泵电动机不能启动
|
2
|
机床无法启动
|
11
|
冷却泵不能启动
|
3
|
机床无法启动
|
12
|
冷却泵不能启动
|
4
|
照明灯不亮
|
13
|
冷却泵不能启动
|
5
|
机床无法启动
|
14
|
刀架不能快速移动
|
6
|
机床无法启动
|
15
|
主轴不工作
|
7
|
主轴、冷却泵电动机不能启动
|
16
|
冷却泵不工作
|
8
|
主轴电动机控制不能自锁
|
17
|
不能快速移动
|
9
|
主轴电动机控制不能自锁
|
|
|
故障编号
|
故障现象
|
故障编号
|
故障现象
|
1
|
无法启动
|
10
|
平移机构无法前进
|
2
|
吊钩不能上升
|
11
|
平移机构无法后退
|
3
|
吊钩不能上升
|
12
|
平移机构无法后退
|
4
|
吊钩不能上升
|
13
|
平移机构无法后退
|
5
|
吊钩不能下降
|
14
|
无法启动
|
6
|
吊钩不能下降
|
15
|
电磁制动器不能松开
|
7
|
吊钩不能下降
|
16
|
不能平移
|
8
|
平移机构无法前进
|
17
|
不能启动
|
9
|
平移机构无法前进
|
18
|
不能升降
|
故障编号
|
故障现象
|
故障编号
|
故障现象
|
1
|
冷却泵不能启动
|
13
|
进给电机不能正转
|
2
|
主轴、进给均不能启动
|
14
|
工作台不能向上或向后进给
|
3
|
主轴无变速冲动
|
15
|
圆形工作台不能工作
|
4
|
主轴停止制动不正常
|
16
|
非圆工作台不能向右进给
|
5
|
主轴电机不能启动
|
17
|
非圆不能上下(或前后)进给,不能快进
|
6
|
主轴停止不能制动
|
18
|
不能上下(或前后)进给
|
7
|
主轴不能启动
|
19
|
不能向下(或前)进给
|
8
|
进给电机不能启动
|
20
|
进给电机不能反转
|
9
|
进给变速无冲动,圆形工作台不能工作
|
21
|
只能一地快进操作
|
10
|
工作台不能左右进给
|
22
|
不能快进
|
11
|
非圆工作台不工作
|
23
|
电磁阀不动作
|
12
|
工作台不能向左进给
|
24
|
进给电机不转
|
序号
|
名称
|
单位
|
数量
|
备注
|
|
PLC主机挂箱
|
套
|
1
|
配三菱FX3U–48MR主机,集成数字量I/O(24路数字量输入,24路数字量输出),RS-422通讯口,SC-09通讯编程电缆。随机配置仿真教学软件及工控组态软件。
|
|
PLC实训挂箱
|
套
|
1
|
抢答器/音乐喷泉/装配流水线/交通信号灯/自动供水/天塔之光
|
套
|
1
|
自动送料装车/四节传送带/多种液体混合装置/自动售货机/自控轧钢机/邮件分拣机
|
||
套
|
1
|
机械手控制/自控成型机/加工中心
|
||
套
|
1
|
四层电梯/基础实验/中间继电器
|
||
|
变频器挂箱
|
套
|
1
|
采用 FR-D720S-0.4 kW 变频器,并将变频器上的所有接点接到控制面板上的安全插拔头上,通过变频器面板上的开关可独立使用;也可以将变频器与 PLC配套使用;
|
序号
|
名称
|
单位
|
数量
|
备注
|
|
|

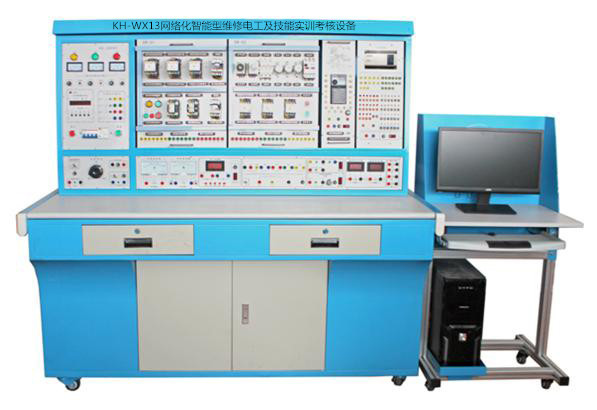

维修电工实训考核台架
|
台
|
1
|
材料:钢木结构;符合国家相关环保要求;
输入电压:AC 380 V±10% 50 Hz 三相五线;
容量:<1.5 kVA;
实验屏:用于挂置实训单元挂板
|
|
|
电气控制实训单元挂件
|
块
|
1
|
FC-01
|
维修电工实训组件(一)
|
块
|
1
|
FC-02
|
维修电工实训组件(二)
|
||
块
|
1
|
FC-03
|
维修电工实训组件(三)
|
||
块
|
1
|
FC-04
|
维修电工实训组件(四)
|
||
|
机床电路考核挂件
|
块
|
1
|
KH-1
|
T68 镗床电路智能化实训考核挂箱
|
块
|
1
|
KH-2
|
C6140车床电路智能实训考核挂箱
|
||
块
|
1
|
KH-3
|
电动葫芦电路技能实训智能考核挂箱
|
||
块
|
1
|
KH-4
|
X62W万能铣床电路技能实训考核挂箱
|
||
块
|
1
|
FC-WX01
|
智能双答题器
|
||
|
电机
|
台
|
1
|
FCDJ01
|
直流并励电动机DC220V
|
台
|
1
|
FCDJ02
|
三相鼠笼电动机180W/380V/Y/△(带继电器)
|
||
台
|
1
|
FCDJ03
|
三相鼠笼电动机180W/380V/Y/△
|
||
台
|
1
|
FCDJ04
|
双速异步电动机180W/380V/Y/△
|
||
套
|
1
|
FCCG01
|
直流测功机(测速发电机)一体机(带底座)直流测功机
|
||
|
PLC主机挂箱
|
套
|
1
|
配三菱FX3U–48MR主机,集成数字量I/O(24路数字量输入,24路数字量输出),RS-422通讯口,SC-09通讯编程电缆。随机配置仿真教学软件及工控组态软件。
|
|
|
变频器挂箱
|
套
|
1
|
FR-D720S-0.4 kW 变频器
|
|
|
PLC实训挂箱
|
套
|
1
|
抢答器/音乐喷泉/装配流水线/交通信号灯/自动供水/天塔之光
|
|
自动送料装车/四节传送带/多种液体混合装置/自动售货机/自控轧钢机/邮件分拣机
|
|||||
机械手控制/自控成型机/加工中心
|
|||||
四层电梯/基础实验/中间继电器
|
|||||
|
电机导轨及光码盘测速系统
|
套
|
1
|
含光码盘测速系统(配有进口光电编码器)一套,不锈钢导轨1幅,道轨平整度好,无应力变形,同心度好
|
|
|
SC-09通讯编程电缆
|
根
|
1
|
|
|
|
工控组态软件
|
套
|
1
|
MCGS
|
|
|
计算机推车
|
张
|
1
|
带脚轮、电脑托盘 铝木结构
|
|
|
光盘
|
张
|
1
|
机床模拟考核软件、智能化考核软件、维修电工电力拖动仿真软件、PLC仿真实训软件
|
|
|
电工连线
|
套
|
1
|
20根:长1000mm 黄6条、绿6条、红6条、黑2条;
10根:长600mm 黄2条、绿2条、红2条、蓝2条、黑2条。
网线:3米/台
|
|
|
常用工具
|
套
|
1
|
一字、十字螺丝刀、镊子、尖嘴钳、剥线钳、斜口钳、活动扳手、MF-47 型万用表等
|
|
|
实验说明书
|
套
|
1
|
指导学生实训
|
|
安装配件
|
|||||
|
4X30自攻螺丝
|
个
|
10
|
|
|
|
鱼眼垫
|
个
|
14
|
|
|
|
4X20自攻螺丝
|
个
|
4
|
|
|
|
压线板
|
条
|
1
|
|
|
|
0.75平电源线
|
米
|
4
|
|
|
|
黑胶带
|
个
|
1
|
|
|
|
扎线扣
|
个
|
10
|
