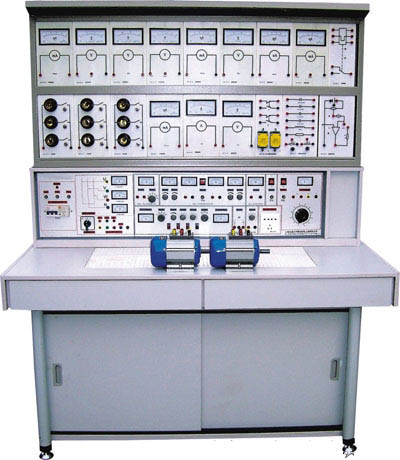

立式通用电工电子电拖实验室设备

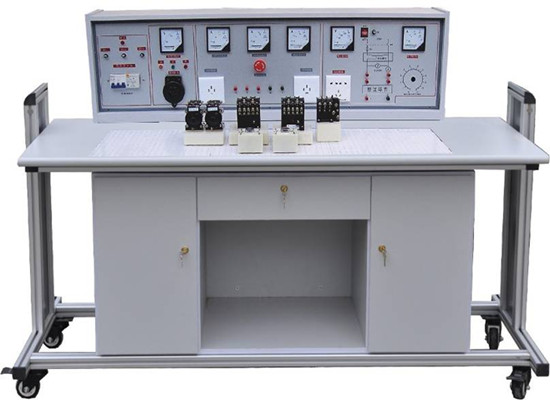

通用电力拖动实验室成套设备
[名称]:通用电力拖动实验室成套设备
[规格型号]:KH-178A
[联系电话]:021-56421756 56422182
[QQ]: QQ: 412188117
已有 人关注该产品

产品详情


一、研制本产品的意义:
电源控制柜具有三相漏电开关,十分醒目的带自锁急停按钮等,以保证实验人员人身及实验设备的安全。有表指示工作电流及电压、功能齐全。最巧妙的是实验元器件均已装在元件盒上,实验时不需螺丝固定仅需把元件盒随意插入通用底板即可连线实验,大大提高实验速度。示教台上立式演示屏能使学生非常清楚的视听教师讲解。该套设备是实验室更新换代及新增设备最佳选择。



二、结构与配备(以三十座为例):

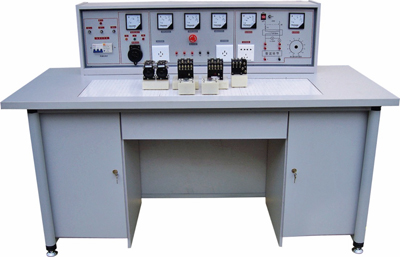

1、配有15台学生实验桌:一台二座,桌外形尺寸160×68×80cm,桌面中央配置通用插板,尺寸为90×35cm,桌下部是元件储存柜。

2、示教控制台1台:由示教实验操作桌、实验台、演示控制屏组成,能分别无线遥控控制15台学生实验台的电源。尺寸为160×70cm

电源无线总控制功能:

一)、概

“KH-178A型电源无线总控制台” 针对普通电源控制台诸多缺点而设计。利用单片机进行数字编码、解码,通过无线数字收发模块发送接收控制编码,实现电源的无线控制。控制台具有结构简单、操作方便、可靠性高,易于维护等优点,解决了传统布线式的电源控制台连接导线多、布线麻烦以及布线成本高等致命缺点。总控制台与被控实验设备在电气上相互独立,有利于实验室布局的改变及重组。

二)、特

1、该设备以315MHz无线数字收发模块为无线传输载体,配合单片机编码解码实现多个实验室、多台实验设备电源的无线开关控制。

一台“KH-178A型电源无线总控制台”可对单个实验室的30台(60座)实验设备进行单台、多台或全部设备的电源开关无线控制。

每台设备有对应的指示灯指示当前的电源开关状态;对实训室30台(60座)实验设备的电源开关无线控制。

配有上位机软件,可通过电脑对实验设备的电源开关进行控制。

三)、技术性能

1、工作电源:AC220V±10%/ 50Hz

2、工作环境:温度-1040     相对湿度<85%(25)

3、载波频率:315MHz

4、控制范围:>50m

5、控制能力:60

6、外形尺寸:294mm×237mm×200mm

四)、装置配置

1、按键模块:按键模块分为电源开关控制键和功能键,其中“1号台”~“60号台”及“全开”和“全关”为电源开关控制键,“确认”和“取消”为功能键。“1号台”~“60号台”开关控制键分别对应一个实验室的60台实验设备,实现单台控制操作;“全开”和“全关”对应实验室所有实验设备,可实现所有实验设备的一键开关控制;“确认”和“取消”键对开关控制键的操作进行确认或取消。

 状态指示模块:该模块有“1号台”~“60号台”共60个指示灯,分别指示该控制台对应实验室的60台实验设备的电源开关状态,灯常亮表示对应实验台电源开,灯常灭表示对应实验台电源关,灯闪烁表示对该实验台正在进行开关控制操作,处于等待确认状态,通过闪烁时间比来区分设备当前开关状态与操作状态。

发射模块:载波频率为315MHz,通过配套天线发射总控台的数字编码。

4、通信串口:通信串口为总控制台与电脑的通信接口,可使用上位机软件对实验设备进行开关控制,上位机软件界面简洁,操作方便。

五)、上位机软件功能

1.串口扫描检测

2.通过串口发送工作台工作命令

3.接收识别主控制台发送工作台开关控制的命令,并刷新工作台状态显示

4.能控制最多128工作台

5.开关工作台操作时间显示

3、配有15台电源控制柜(每张实验桌配一台)。

(1)电源输入指示

(2)UFUVFUWFU三相电源输入熔断器

(3)电源总开关:具有漏电,过载、短路保护功能

(4)电压换相开关:用来观察三相线电压,450V电压表指示。

(5)电流表2A3只,分别指示UVW相电流输出值。

(6)急停按钮:按到底切断实验台电源

(7)三相四线输出接线座

(8)三相电源插座

(9)220v市电插座,供外接仪器使用

(l0)电源开关:控制"交直流调压电源"

(11)FU:交直流调压电源保险座

(12)0240V交流输出  0240V交流输出接线座

(13)0220V直流输出  0220V直流输出接线座

(14)电压表250V:指示调压电源的输出电压值

4、其他器材配备见清单(以三十座为例)

器材清单:

序号



型号(或规格)

单位

数量



1

示教台



1

1

控制学生电源并具有演示功能

2

电源控制柜



1×15



3

学生桌



1×15



4

学生凳



2×15



5

保护皮



1×16



6

保险管

2安培

6×16



7

交流接触器

CJ10-l0A 380V

6×16

已装元件盒上

8

指示灯

XD-5

3×16

已装元件盒上

9

整流二极管

IN5408

5×16

已装元件盒上

10

电阻

RX-510Ω/30W

3×16

已装元件盒上

11

钮子开关

KN1×2

3×16

已装元件盒上

12

行程开关

LXl9-001

4×16

已装元件盒上

13

按钮-

LAl9-ll

2×16

已装元件盒上

14

按钮-绿

LAl9-11

4×16

已装元件盒上

L5

倒顺开关

KO-3 380V/10A

×16

已装元件盒上

16

三相闸刀

380V l5A

×16

已装元件盒上

17

三相双投闸刀

380V l5A

1×16

已装元件盒上

18

热继电器

JRO-20/3

2×16

已装元件盒上

19

时间继电器

JS7-1A 380V

2×16

已装元件盒上

20

变压器

BK-25W 380V/6.3V   36V

×16

已装元件盒上

21

导线

铜蕊线1.0MM

若干



22

尖咀钳



1×16



23

螺丝刀



3×16



24

万用表

MF-47

1×16

大号、小号平头、十字

25

电动机

Y/Δ380V

2×16



三、实验内容

1.闸刀开关正转控制线路

2.接触器点动正转控制线路

3.具有自锁的正转控制线路

4.具有过找保护的正转控制线路

5.倒顺开关控制正反转控制线路

6.接触器联锁的正反转控制线路

7.按钮联锁的正反转控制线路

8.按钮接触器复合联锁控制线路

9.自动往返行程控制线路

10.接触器控制串联电阻降压起动线路

11.时间继电器控制串联电阻降压控制线路

12.手动Y/△降压起动

13.接触器控制Y/△降压起动

14.时间继电器控制Y/△降压起动

15QX3-13Y/△自动起动控制线路

16.半波整流能耗制动控制线路

17.全波整流能耗制动控制线路

18C620车床电气控制线路

19.手动降压起动

20.单相运行反接制动控制线路

21.电动葫芦电气控制线路

22C6163车床电气控制线路

23.控制电路联锁控制线路

24.主电路联锁控制线路

利用上述24项实验元器件,还可完成几十项实验,在此不一一举例。
