一、概 述

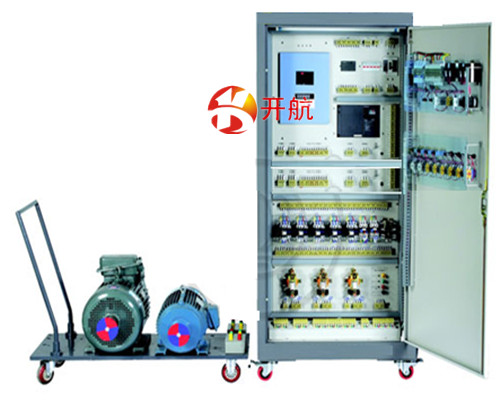

该装置可完成"电工技术"、"工厂电气控制"、"电机拖动及控制"等多门课程的电机启动控制。装置资源开放，以工业控制器及控制对象为主体，同时加入了现代控制新技术（变频调速控制器、软启动器），可充分培养学生的实际动手能力。本装置采用用标准配电柜为主体柜及Y系列2.0KW三相异步电动机，355W直流他例电机为控制对象。适用于职业类院校及各类职业教育培训机构的实训教学、考核鉴定。
二、特 点
1.装置采用标准配电柜为主体柜，正面柜门为两扇对开式，一边为电气实训电路的控制按钮、信号指示灯和仪表，另一边为空门，在操作时可打开此门观测电气的动作情况，该配电柜占地面积小，外形美观；
2.装置中配有实训所需的各种低压电器，如软启动器、变频调速器、接触器、热继电器等，电气控制线路元器件都装在电气柜内部，配有布线槽、接线端子；通过端子学生可自行接线、布线，构建控制系统，实训特征明显；
3.柜门上的按钮开关、指示灯都由学员自行布局安装，控制柜和门的内侧装有接线端子排，学员只需要在端子排上接线；
4.配电柜和配套的电机，真实再现了工业现场电机多种控制系统，也可满足对电气故障分析及检修训练的要求；
5. 3D建模模拟实训系统
模块分为电工基础、照明电路、仪器仪表、低压电器、电力拖动、电子器件、电子技术、机床电路、PLC控制等100多个实训内容，学校可以根据学生学习进度选择相应的训练模块进行训练
三、技术性能
1.输入电压：三相四线～380V±10% 50Hz
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜7.5kVA
4.安全保护：漏电电流<30mA，安全符合国家标准
四、控制柜配备
1.柜体
左、右柜壁为双层亚光密纹喷塑结构，冷轧钢板、结实牢固。柜体后下侧留有电源及电机接入端子，柜体底部设有四个万向轮。
2.内部配置模块
用走线槽把内部空间分隔为不同区域，布局合理，所有电气元件接线端子均已引到专用端子排上，学生从端子排上接线/布线 ,贴近工业实际现场，实训特征明显。断路器、熔断器、启动器、交流接触器、中间继电器、热继电器等按电气设计要求合理分布于柜内。
五、实训项目
（一）三相鼠笼异步电动机的启动电路
1.三相异步电动机的点动控制电路安装与维修
2.三相异步电动机的自锁控制电路安装与维修
3.按钮/接触器手动控制的三相异步电动机星－三角启动电路安装与维修
4.时间继电器自动控制的三相异步电动机星－三角启动电路安装与维修
5.QX13-13自动控制的三相异步电动机星－三角启动电路安装与维修
（二）三相鼠笼异步电动机可逆控制电路
6.按钮互锁的三相异步电动机正反转电路安装与维修
7.接触器互锁的三相异步电动机正反转电路的安装与维修
8.复合互锁的三相异步电动机正反转电路的安装与维修
9.工作台自动往返行程控制电路的安装与维修
（三）直流电机控制电路
10.电枢回路串电阻起动及调速
11.减压起动及降低电源电压调速
12.弱磁调速
13.直流电机的启动，停止，换向
（四）工业新技术电机控制电路
14.电机软起动器的认知
15.基于软起动器的三相异步电动机的启动电路的安装与维修
16.电机变频调速控制器的认知
17.基于变频器控制的三相异步电动机的启动调速电路的安装与维修
18.直流电机的PWM调速。
附件一
电子电拖及自动控制技能鉴定仿真软件（每台配备一套）
一、软件特点
1．在指导方针上，不以某专业或课程的教学大纲为依据，而是以国家维修电工职业标准为指导。
2．在系统定位上，不以理论性系统性为主线，而是以职业技能的训练养成为主要任务。
3．在内容选择上，不以验证性的实验为主要目的，而是以职业标准规定的技能点的仿真实训为主线。
4．在媒体使用上，不以简单的播放式动画为主，而是侧重于动画编程、受训者的参与交互性训练上。
5．在表现形式上，不以实物照片而满足，而是为追求最佳情景性效果采用三维建模技术。
6．在教学设计上，不以简单完成某个技能为满足而是围绕该技能设置了诸如目的、原理、认识、结构、拆装、布局、连线、操作、排故、考评等尽可能完备的模块。
7．该软件包含初级工与中级工、高级工全部12个实训单元的研制工作，总共包含了近100多个实训项目，基本覆盖了电工、电子、电拖、维修电工、PLC等职业技能实训和鉴定设备技术规范中所列出的主要技能项目。网络版用于学生独自仿真模拟练习，单机版用于老师教学实训。
二、软件仿真实训内容：
|
一级模块 |
二级模块 |
三 级 模 块 |
||||||||||
|
电工基础 |
欧姆定律 |
目的 |
原理 |
实验 |
考考你 |
|
|
|||||
|
基尔霍夫定律 |
目的 |
原理 |
实验 |
考考你 |
|
|
||||||
|
电磁感应 |
目的 |
原理 |
实验 |
考考你 |
|
|
||||||
|
功率因数的提高 |
目的 |
原理 |
实验 |
考考你 |
|
|
||||||
|
负载星形接法 |
目的 |
原理 |
实验 |
考考你 |
|
|
||||||
|
负载三角形接法 |
目的 |
原理 |
实验 |
考考你 |
|
|
||||||
|
电机与变 压器 |
变压器 |
外形 |
原理 |
考考你 |
|
|
|
|||||
|
三相异步电动机 |
外形 |
装配 |
考考你 |
维修 |
|
|
||||||
|
电流互感器 |
种类 |
原理 |
使用 |
考考你 |
|
|
||||||
|
电压互感器 |
种类 |
原理 |
使用 |
考考你 |
|
|
||||||
|
单相异步电动机 |
外形 |
装配 |
考考你 |
|
|
|
||||||
|
伺服电机 |
外形 |
原理 |
考考你 |
|
|
|
||||||
|
直流电动机 |
外形 |
装配 |
考考你 |
|
|
|
||||||
|
低压电器 |
接触器 |
外形 |
原理 |
判断线圈 |
确定触点对 |
安装 |
考考你 |
|||||
|
继电器 |
外形 |
原理 |
测热元件 |
测触点 |
考考你 |
|
||||||
|
开关 |
外形 |
原理 |
测量 |
考考你 |
|
|
||||||
|
按钮 |
外形 |
考考你 |
|
|
|
|
||||||
|
指示灯 |
外形 |
|
|
|
|
|
||||||
|
熔断器 |
外形 |
测量 |
测量2 |
|
|
|
||||||
|
接线端子 |
外形 |
|
|
|
|
|
||||||
|
电子器件 |
电阻器电位器 |
外形 |
标识 |
识别 |
小测验 |
测量 |
|
|||||
|
电容器 |
外形 |
标识 |
使用 |
小测验 |
测量 |
|
||||||
|
电感与小型变压器 |
外形 |
|
|
|
|
|
||||||
|
二极管 |
外形 |
标识 |
识别 |
小测验 |
测量 |
|
||||||
|
三极管 |
外形 |
标识 |
小测验 |
型号判定 |
管脚判定 |
|
||||||
|
光电器件 |
外形 |
种类 |
|
|
|
|
||||||
|
集成电路 |
外形 |
标识 |
考考你 |
|
|
|
||||||
|
晶闸管与单结管电路 |
外形 |
电路 |
测量 |
仿真 |
排故 |
考考你 |
||||||
|
电子技术 |
单相桥式整流滤波电路 |
目的 |
电路 |
原理 |
布局 |
仿真 |
考考你 |
|||||
|
射极偏置电路 |
目的 |
电路 |
原理 |
仿真 |
考考你 |
|
||||||
|
串联稳压电路 |
目的 |
电路 |
原理 |
仿真 |
考考你 |
|
||||||
|
延时开关电路 |
目的 |
电路 |
原理 |
仿真 |
考考你 |
|
||||||
|
RC振荡电路 |
目的 |
电路 |
原理 |
仿真 |
考考你 |
|
||||||
|
直流电动机调速电路 |
目的 |
电路 |
原理 |
仿真 |
考考你 |
|
||||||
|
差分放大电路 |
目的 |
电路 |
原理 |
布局 |
仿真 |
考考你 |
||||||
|
单结管同步触发电路 |
目的 |
电路 |
原理 |
布局 |
仿真 |
考考你 |
||||||
|
三端可调稳压电路 |
目的 |
电路 |
原理 |
布局 |
仿真 |
考考你 |
||||||
|
宿舍灯控制电路 |
目的 |
电路 |
原理 |
布局 |
仿真 |
考考你 |
||||||
|
电力拖动 |
接触器联锁正反转 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
|||||
|
按扭联锁正反转控制 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
||||||
|
双重联锁正反转控制 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
||||||
|
反接制动控制电路 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
||||||
|
Y-Δ降压启动电路 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
||||||
|
手动顺序起动控制 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
||||||
|
直流电动机调速控制 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
||||||
|
双速电动机调速控制 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
||||||
|
电动葫芦控制 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
||||||
|
绕线式电动机控制 |
目的 |
电路 |
原理 |
接线 |
仿真 |
考考你 |
||||||
|
照明电路 |
日光灯接线 |
接线 |
原理 |
仿真 |
考考你 |
|
|
|||||
|
两地灯控制 |
接线 |
原理 |
仿真 |
考考你 |
|
|
||||||
|
机床电路 |
接触器联锁正反转 |
故障现象 |
排故 |
|
|
|
||||||
|
按扭联锁正反转控制 |
故障现象 |
排故 |
|
|
|
|||||||
|
双重联锁正反转控制 |
故障现象 |
排故 |
|
|
|
|||||||
|
电动机反接制动控制 |
故障现象 |
排故 |
|
|
|
|||||||
|
Y-Δ降压启动电路 |
故障现象 |
排故 |
|
|
|
|||||||
|
手动顺序起动控制 |
故障现象 |
排故 |
|
|
|
|||||||
|
直流电动机调速控制 |
故障现象 |
排故 |
|
|
|
|||||||
|
双速电动机调速控制 |
故障现象 |
排故 |
|
|
|
|||||||
|
电动葫芦控制 |
故障现象 |
排故 |
|
|
|
|||||||
|
绕线式电动机控制 |
故障现象 |
排故 |
|
|
|
|||||||
|
常用工具 |
验电笔 |
介绍 |
|
|
|
|
|
|||||
|
旋具 |
介绍 |
|
|
|
|
|
||||||
|
剥线钳 |
介绍 |
|
|
|
|
|
||||||
|
电工刀 |
介绍 |
|
|
|
|
|
||||||
|
电烙铁 |
介绍 |
|
|
|
|
|
||||||
|
仪器仪表 |
万用表 |
种类 |
面板 |
测电阻 |
测电压 |
测直流电流 |
测电压 |
|||||
|
兆欧表 |
种类 |
面板 |
测绕组间电阻 |
测电阻 |
考考你 |
|||||||
|
电流表 |
种类 |
面板 |
操作 |
考考你 |
|
|
||||||
|
电压表 |
种类 |
面板 |
操作 |
考考你 |
|
|
||||||
|
钳形电流表 |
种类 |
面板 |
操作 |
考考你 |
|
|
||||||
|
直流单臂电桥 |
种类 |
面板 |
使用 |
操作 |
考考你 |
|
||||||
|
信号发生器 |
种类 |
面板 |
使用 |
操作 |
考考你 |
|
||||||
|
普通示波器 |
种类 |
面板 |
使用 |
操作 |
考考你 |
|
||||||
|
导线连接 |
导线简介 |
裸线 |
电磁线 |
绝缘线 |
通信电缆 |
|
||||||
|
命名法 |
电线命名法 |
射频电缆命名法 |
|
|
||||||||
|
线材选用 |
电路条件 |
环境条件 |
导线颜色选用 |
|||||||||
|
导线连接 |
单股芯线连接 |
七股芯线的连接 |
七股芯线T型连接 |
|||||||||
|
线头绝缘的恢复 |
绝缘材料 |
包缠方法 |
热缩管 |
|||||||||
|
PLC |
认识PLC |
结构 |
I/O单元 |
工作方式 |
简易编程器 |
|
||||||
|
交通信号灯控制系统 |
控制要求 |
I/O口分配 |
接线 |
梯形图指令表 |
运行 |
|||||||
|
可逆运行反接制动 |
控制要求 |
I/O口分配 |
接线 |
梯形图指令表 |
||||||||
|
Y-Δ降压起动 |
控制要求 |
I/O口分配 |
接线 |
梯形图指令表
|
||||||||
|
|
|
|
