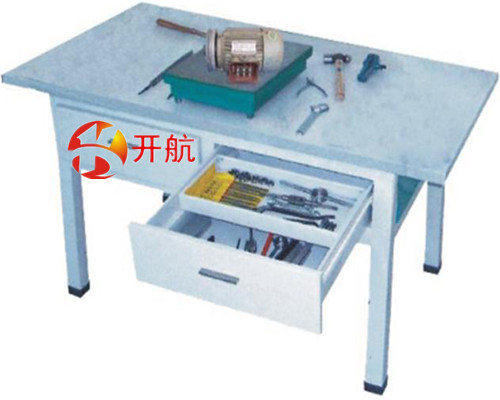

电机拆装与维修实训台是为各类院校学生拆装各种电机而设计的,通过对常用多种电机的动手拆装,使学生掌握电机从里到外的构成及各组成器件的认识,根据电机拆装的特点,实训台材质采用全钢结构,坚固耐用。
一、概述
本装置是为各类院校学生拆装各种电机而设计的,通过对常用多种电机的动手拆装,使学生掌握电机从里到外的构成及各组成器件的认识,根据电机拆装的特点,实训台材质采用全钢结构,坚固耐用
二、技术参数
1、输入电压:三相四线制~380V±10% 50Hz
2、工作环境:环境温度范围为-5~+40℃ 相对温度<85%(25℃)
3、装置容量:<1.5KVA
4、钢制拆装桌1张,规格:1500mm×750mm×780mm
三、装置的配备
1.实训桌 实训桌为铁制结构,桌面上附有一块防静电的绝缘橡胶垫保护操作台。
2.电源盒
电源盒为铁质双层亚光密纹喷塑结构,提供三相漏电保护器、三相断路器、三相四极 电源插座、单相三极双联电源插座等。
3.拆装工具 提供拉马、活动扳手、橡皮锤或木锤、划线板、压线板、弯头剪刀、螺丝刀、錾子、 尖嘴钳、剥线钳、烙铁(含烙铁架)等一套。
4.手摇电子计数绕线机一台:数显范围 0~9999 匝数,计数精确、读数方便。
5.电机绕线模一套
6.未浸漆的三相鼠笼异步电动机:额定功率 1.1kW,电压 380V(Y 接法),转速 1400r/min。
7.未浸漆的他励直流电动机:额定功率 350W,电压 220V,转速 1500r/min。
8. 投标时间必须提供符合该要求的设备彩色图片。否则视为不满足招标文件要求。
四、实训项目:
1.三相异步电动机拆装与维修
2.直流电动机拆装与维修
