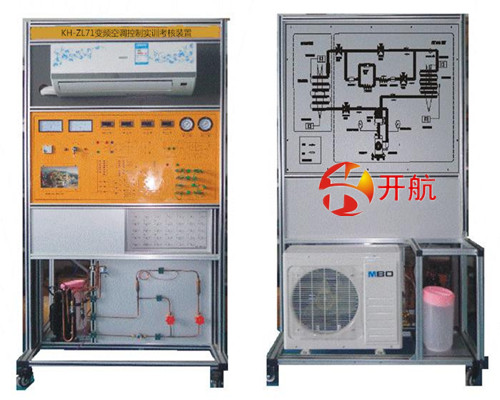

KH-ZL71变频空调控制实训考核装置

一、概述

KH-ZL71变频空调控制实训考核装置是根据教育部"振兴21世纪职业教育课程改革和教材建设规划"要求，以能力为本位、以就业为导向，紧密结合生产实际和职业岗位的技能要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级、高级）实训等教学实训装置。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
二、装置特点
1.系统采用真实的格力的制冷机组，与实际教学接轨。整个空调系统真实完整, 与市场上的遥控热泵空调的总体结构、性能完全相同。具有制冷、制热、通风、除湿、温度、风速选择、定时、扫风控制、睡眠、自动等功能
2.整套实训装置集制冷系统、电气控制系统、故障模拟系统于一体，系统真实完整,结构清晰、紧凑，与实际空调制冷系统、电气系统一致，满足对实训的要求
3.实训装置直观展示了热泵型分体空调的系统结构、工作原理，可清楚的看到制冷循环系统结构及主要部件的实物，系统还配置有交流电压表、交流电流表、温度表、真空压力表、背后有整个热泵空调系统原理图；主面板左边设有一块有机玻璃板，透过它可看到空调器主控板的器件及布局；主面板中间印有控制系统原理图，并设有相应测试点；便于教学演示讲解及学生对课本知识的理解掌握。此外，管路中设有视液镜可观察制冷剂状态；高压管路为红色部分，低压管路为蓝色部分。相应部件均有名称标识
4.装置设有室外机部件电气控制线路接线区域，可完成对电气连接、压缩机绕组判断等，有利于学生将理论应用于实际，并培养学生实际操作动手能力
5.可模拟故障设置，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。有利于开展技能鉴定、考核工作
三、技术性能
1.输入电源：单相三线 AC220V ±10%  50Hz
2.装置容量：＜1kVA
3.外形尺寸：1000mm×700mm×1610mm
4.制冷剂类型：R22
5.安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
四、设备配置功能
实训装置由控制屏、实训桌、空调室外机组、空调室内机组、测量仪表、模拟故障检测单元、模拟故障箱等组成
1.实训台：铝合金双层亚光密纹喷塑结构，铝质面板。桌面为防火、防水、耐磨高密度板,结构坚固。，。装置背面可观察制冷系统管路的结构，前，用于模拟空调机机电气故障排除和设置。
2．设有老师故障设置故障单元，老师可在设置单元 内设置几十个故障。
3  学生故障排除单元，当老师设置好故障后，学生可分析故障，检测出故障的发生单元和位置，也可通过数据分析系统自动测试来测出故障的发生单元并排除故障。，

4.空调整机单元1套：包括热泵型分体空调所必需的一些部件，如蒸发器、冷凝器、压缩机、四通阀等，管路中还设有控制阀等实训所必需的部件
5.交流电源控制单元：单相三线220V交流电源供电，交流电压表1只， 测量范围０～250V,用于监测电网电压；交流电流表1只,测量范围０～5A，用于观测系统启动电流及监测系统正常工作电流，漏电保护器控制控制屏总电源，控制屏的供电由钥匙开关控制
6.制冷系统压力检测单元：提供2只真空压力表，测量范围分别为-0.1～1.5MPa、-0.1～3.5MPa,可显示系统工作时低压侧和高压侧的压力
7. 温度检测单元：提供4只温度表，，三位半数显，分别测量进风口温度、出风口温度、冷凝器温度和蒸发器温度
8. 模拟故障设置：模拟故障设置多元化，制冷故障设置有蒸发器脏堵、冷凝器脏堵、毛细管脏堵、毛细管冰堵；电气故障 设置类型有电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等故障点。
五、空调器运行数据分析系统
1数据测试系统可快速测量空调故障发生的电路部分
2可鉴听空调机有通信收据。
3可模拟个机与空调机内机的空调通信收据，从而来控制内机
4测量机器的运行状态，读出各传感器的实时温度。
5 可测量各个个空调运行数据
6可模拟个机与空调机内机的空调通信收据，从而来控制外机
六、故障说明
1.断开N2线圈：模拟变压器T的副边N2开路，整机不工作
2.断开桥式整流桥堆：模拟桥式整流桥环+12V无输出，整机不工作
3.断开7805稳压块输出：模拟7805稳压块坏+5V无输出，整机不工作
4.断开红外接收管1脚：模拟红外接收管无电源输入，不能遥控
5.断开X105温度传感器电阻：模拟室内环境温度很高，可制冷不能制热
6.外机管温传感器坏，空调器不工作，显示故障代码
7. 外机环境温传感器坏，空调器不工作，显示故障代码
8. 外机压力保护传感器坏，空调器不工作，显示故障代码
9. 内机步进电机坏，空调器工作，不扫风。
10. 内机管温传感器坏，空调器不工作，显示故障代码
11. 室内传感器坏，空调器不工作，显示故障代码
12. 室内风机调整电路坏，空调器不工作，显示故障代码
13.断开步进电机两组线圈：模拟步进电机两组线圈开路
14.断开继电器RY4线圈：模拟继电器RY4线圈坏，辅助不起作用
15.断开继电器RY2线圈：模拟继电器RY2线圈坏，室外风机不转
16.断开继电器RY7线圈：模拟继电器RY7线圈坏，室内风机低速时风机不转
17.断开继电器RY6线圈：模拟继电器RY6线圈坏，室内风机中速时风机不转
18.断开继电器RY5线圈：模拟继电器RY5线圈坏，室内风机高速时风机不转
19.断开继电器RY1线圈：模拟继电器RY1线圈坏，压缩机不工作
20.断开继电器RY3线圈：模拟继电器RY3线圈坏，电磁四通阀不工作
21.断开7个继电器工作指示灯：7个继电器的工作电源指示灯不亮
22.模拟电网电压的波动：模拟电网电压调压器可调
七、实训项目
初级技工基本技能实训
制冷系统专用工具的基本操作
制冷系统管件焊接
制冷系统的检漏
制冷系统的抽真空与充注制冷剂R22
中级技能实训（设计、安装、调试及检修）
格力KFR-23型空调主控板电路原理
空调电器元件的测量及系统运行
格力KFR-23型空调器故障与分析
空调检测与故障分析
