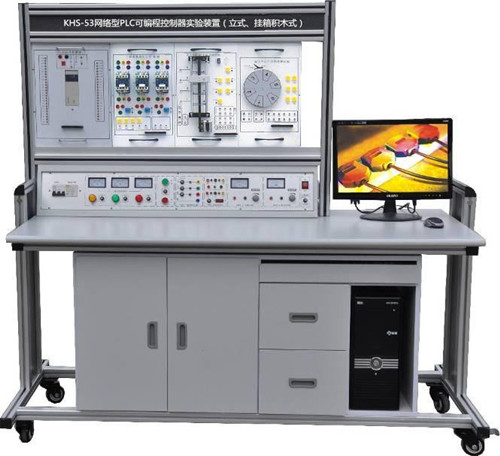

KHS-53网络型PLC可编程控制器实验装置

一、概述
KHS-53网络型PLC可编程控制器实验装置是以微处理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用安装方便的特点，很快在我国的工业控制中占据了主导地位，并且不断发展。根据这一发展形势，全国各大专院校、各类职业技术学校都将PLC教学纳入教学任务，作为电子、电气以及工业自动化类专业的一门必修棵。PLC可编程实验系统是根据这一教学要求开发的新一代PLC教学产品，产品采用挂箱式，便于实验项目扩展和用户第二次开发。自产品推出以来，得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法。都具有极大的帮助。是PLC教学中的理想工具。

二、特点
1、装置采用组件多结构  更换实验模块便捷，如需扩展功能或开发新实验，只需添加实验挂箱即可，永不淘汰。
2、双口接线法  PLC主机与实验挂箱之间的连接即可采用自锁紧接插线单线逐点连接，以提高动手动脑能力，加深了解PLC的结构功能，又可通过排线一次性连接，以提高实验连接速度，与单一连接法相比具有绝对优越性。
3、实验对象形像逼真，接近工业现场的实际应用，通过本实验装置的训练，学生很快就能适应现场的工作。
4、PLC主机采用三菱FX2N-48MR，功能更强大。
5、增加FX1N-485BD通讯模块。
6、组态棒图网络教学：采用MCGS工控组态软件，打开软件编辑环境，任何实验都可以编辑出形象直观、动感强、教学效果好的组态棒图，并进行实验动态跟踪教学。
7、PLC主机网络实验教学：
该实验装置具有现场总线PROFIBUS通讯模式： 1：N通信，一台电脑（主站）控制16台PLC主机（从站）进行通信实验，B、N：N通信，PLC主机与PLC主机间实现通信（总共8台PLC主机），任何一台PLC主机（主站）与7台PLC主机（从站）通信。整个系统需要CP5611卡1张。
8、实验室局域网实验教学，每台PLC实验装置均配上电脑（自备或代购），可构成PLC实验室局域网，进行网络化教学实验。
三、系统构成
1、PLC可编程控制器实验台（演示屏与控制箱构成）
2、PLC可编程控制器实验演示装置
3、PLC可编程控制器操作桌
4、编程应用软件
5、仿真教学软件
6、PLC及转接通讯电缆
7、电脑或手持编程器（用户自备或代购）
四、PLC可编程控制器实验台控制箱技术指标
1、电源
  1.1电源输入:工作电压380V±5%(50Hz)，输入时指示灯亮。
  1.2电源输出：有保险丝和漏电保护开关二级保护功能。输出三相交流380V工作电压有三只高精度电压表指示 ，通过启停按钮控制三相交流电压输出。
A组:直流电压+5V/3A输出，有高精度直流电压表指示电压输出，过流自动保护功能。
B组: 直流电压24V/2A输出，有高精度直流电压表指示电压输出，过流自动保护功能。
C组:低压直流稳压电源，电压+12V/-12V输出，电流2A。
D组: 0-30V直流稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流2A，具有预设式限流保护功能。
E组:恒流源，提供0-20mA恒流源
F组:单相市电输出，供用户自备仪器使用。
五、PLC可编程控制器主机挂箱功能、特点
◆PLC主机：输入：24点  输出24点(可选择)
◆型号：三菱FX2N-48MR（也可选择西门子、欧姆龙，价格另议）
◆输出电压：直流24V，电压表指示
◆利用应用软件编程
◆电源输入：交流220V，50Hz
1）功能包括
◆ 交流电源输入区
◆ PLC主机 、编程电缆
◆ LED发光管、指示灯
◆ 输出负载指示
◆ 输入模拟开关（按钮和开关）
◆ LED数码管 、蜂鸣器
◆ 直流稳压电源5V1A，24V2A
◆ PLC输入 、输出端口
2）PLC主机的输入输出端口均已引到面板上。输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器，还可以与演示装置相连接，可应用实际的工业控制。
3）PLC主机一般采用日本原装的三菱系列主机。如用户要求时也可配备其他型号主机。
4）实验台本身带有24V2A的电源。可以直接用于输出负载或与演示装置接口或与其它对应装置相连。
六、实验桌：铝木结构，采用特制模具制作的优质铝合金做框架，铝合金表面经氧化处理，经久耐用，美观大方，符合现代审美观，桌面为防火、防水、耐磨高密度板，桌子下部配置储存柜及电脑主机柜。
七、PLC可编程控制器实验演示挂箱
    该装置是为了配合PLC可编程控制器实验台使用而设计的外接演示装置。它由LED发光二极管、大型LED数码管、直流电机、步进电机等执行机构用其他外围电路模拟实际工业控制过程中的状态，它形象生动的演示了PLC的整个执行过程。通过该装置，可以锻炼学生的动手能力，能够形象生动的执行机构验证自己编写程序的正确性，掌握PLC的实际应用，增强学生对PLC的学习兴趣。演示挂箱后盖由铝合金注塑而成，箱体结构合理，工艺先进，美观大方。该装置在演示屏上位置可任意移动、互换。
    演示装置上对PLC的输入输出均采用24V电源，5V电源供执行机构中的外围使用，每套演示装置主要由十七块实验挂箱组成，它们的型号分别为：
1）PLC001  交通信号灯PLC自动控制
2）PLC002  搅拌器的PLC自动控制
3）PLC003  LED数码管显示PLC自动控制（实物）
4）PLC004  四层电梯的PLC自动控制（实物）
5）PLC005  加工中心刀具库选择控制（实物）
6）PLC006  艺术彩灯造型的PLC控制
7）PLC007  电机的自动控制（实物）
8）PLC008  步进电机的PLC控制（实物）
9）PLC009 模拟电视发射塔
10) PLC010 自动送料装车系统
11)P LC011自动售货机
12)PLC012 自动成型系统
13)PLC013 水塔自动供水系统
14)PLC014 邮件自动分拣系统
15)PLC015 自动洗衣机系统
16)PLC016 电镀系统
17）PLC017 基础实验
18）交流接触器实训挂箱
19）三菱PLC主机：输入：24点  输出24点

七、实验项目
1．与、或、非逻辑功能实验
2．定时器、计数器功能实验
3．跳转、分支功能实验
 4．移位寄存器实验
5．数据处理功能实验
6．微分、位操作实验
7．交通信号灯PLC自动控制实验
8．搅拌器的PLC自动控制实验
9．LED数码官显示PLC自动控制实验
10．四层电梯的PLC自动控制实验
11．加工中心刀具库选择控制实验
12．艺术彩灯造型的PLC控制实验
13．电机的自动控制实验
14．步进电机的PLC控制
15．模拟电视发射塔实验实验
16．自动送料装车系统控制实验
17．自动售货机实验
18．自动成型实验
19．水塔自动供水控制系统实验
20．邮件自动分拣实验
21．自动洗衣机控制系统模拟实验
22．电镀过程控制实验
23．挖土机控制编程训练：集PLC技术、微机控制技术与一体，即有形像的模型，又有生动具体的运转机构，实验操作方便，是各院校可编程控制器技术进行实物实验的理想模型。
24．三相鼠笼式异步电动机点动和自锁PLC控制(实物)
25．三相鼠笼式异步电动机联动正反转PLC控制(实物)
26．三相鼠笼式异步电动机带延时正反转PLC控制(实物)
27．三相鼠笼式异步电动机Y/△转换起动PLC控制(实物)
28．MCGS组态棒图实验教学,利用已编辑好组态棒图,对以上任何实验进行动态跟踪教学实验
