家用电器实训设备

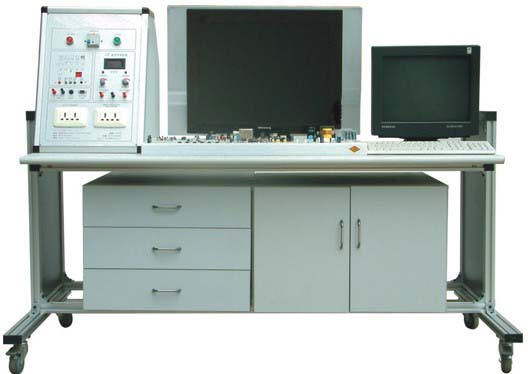

液晶电视音视频维修技能实训考核装置(智能型 32 寸液晶 )
[名称]:液晶电视音视频维修技能实训考核装置(智能型 32 寸液晶 )
[规格型号]:KH-99G
[联系电话]:021-56421756 56422182
[QQ]: QQ: 412188117
已有 人关注该产品

产品详情

KH-99G液晶电视音视频维修技能实训考核装置(智能型 32 寸液晶 )
一、产品概述
液晶电视音视频维修技能实训考核装置适合鉴定站 / 所的家电类专业及家电维修工中音视频类维修实操,以及中级、高级工的技能鉴定考核。该装置是根据中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》,按照职业教育的教学和实训要求而研发的产品,适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。
本实训装置同时适合职业学院、技工学校、职业培训学校、职教中心

二、技术性能
1. 输入电源:单相三线制 AC220V ± 10% 50HZ
2. 工作环境:温度 -10 ℃ ~ + 40 ℃ 相对湿度< 85% ( 25 ℃ )
3. 整机容量:< 300VA
4. 安全保护:动作电流≤ 30mA 、动作时间≤ 0.1s
5. 外形尺寸: 150cm × 70cm × 135cm
6 .具有实验室管理系统,带密码开机和定时关机功能
实训台包括实训控制屏(交直流电源、彩色信号发生器、智能考核接口)、液晶显示屏和实训组件(液晶电视模块、、智能实训考核系统)。
液晶显示屏:32寸,对比度:6001,亮度:400cd/m2,反应时间<20ms。液晶电视模块:该系统包括无线智能故障转换接口(免布线)、开关稳压电路单元、逆变器背光驱动电路、遥控及本机键盘控制单元、视频信号处理单元、音频信号处理单元、音视频输入接口单元、AD模数转换、内置故障设置系统,
智能实训考核系统:该系统由电脑随机设置故障点。无线智能实训考核系统配智能考核软件和智能答题器,学生可以通过答题器与教师电脑进行数据交换,可以对学生考核情况进行统计分析。配备实训指导书。

三、系统组成
1. 本装置由实训控制屏、实训桌、液晶显示器和实训组件四部分组成
? 实训控制屏(铁质双层亚光密纹喷塑结构,铝塑面板)
2. 交流电源(均带有过流保护)
输出电源:市电不隔离输出 220V 50HZ
隔离变压器输出 220V 50HZ
14.5V 50HZ
3. 直流电源:± 16V/+12V
4. 彩色信号发生器
( 1 )输出信号频率范围:第 12 频道
( 2 )电视信号形式:分为圆、点、格、黑白格、彩色、单色等 16 种形式,可通过按键直接选择
( 3 )输出信号:有视频、伴音(中频 6.5M )、射频输出接口)
( 4 )信号制式: PAL-D/K
5. 智能考核接口单元:答题器接口、 PC 机串行接口、彩电模块接口
(二)液晶显示器: 15 寸 对比度: 600 : 1 ,亮度: 500cd/m2, 反应时间:< 16ms
(三)实训组件
本装置由液晶彩电模块、智能实训考核系统组成。
1. 液晶彩电实训模块
智能故障转换接口单元、开关稳压电路单元、逆变器背光驱动电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频输出单元、 AD 模数转换单元、内置设故排故系统(可由电脑随机故障点)
2. 智能实训考核系统
(1) 计算机可以监控 1-126 台家用电器智能考核台
(2) 已设置 20 多个故障点。
(3) 具有发卷功能
(4) 具有收卷功能
(5) 具有单台和全部实验台清零功能
(6) 具有自动检测各家用电器考核台的通讯联机情况
(7) 可以生成学生个人成绩单
(8) 可以对学生考核情况进行统计、分析
(9) 设有进入系统密码,进入系统后能够修改密码
(10) 具有打印功能
(11) 具有答题次数限制功能
(12) 学生台配智能答题器,学生可以通过答题器与都师进行数据交换
(四)实训桌: 整体结构采用钢木落地台式 ,利于实验室布局。桌面为防水、防火、耐麿高密度板、结构坚固,造型美观大方。设有抽屉和柜门,用于放置工具和资料等。

四、实训项目
1. 功放输出芯片局部损坏或扬声器损坏
2. 主板 +12V 电源丢失
3. 红外接收头损坏
4. 红外接收头电源丢失
5. 功放输出芯片局部损坏或扬声器损坏
6. 高频头损坏
7. 按键开关损坏
8. 显示器背光电源电路故障。
9. CPU 正 5V 电源丢失
10. 显示器背光电源控制信号丢失
