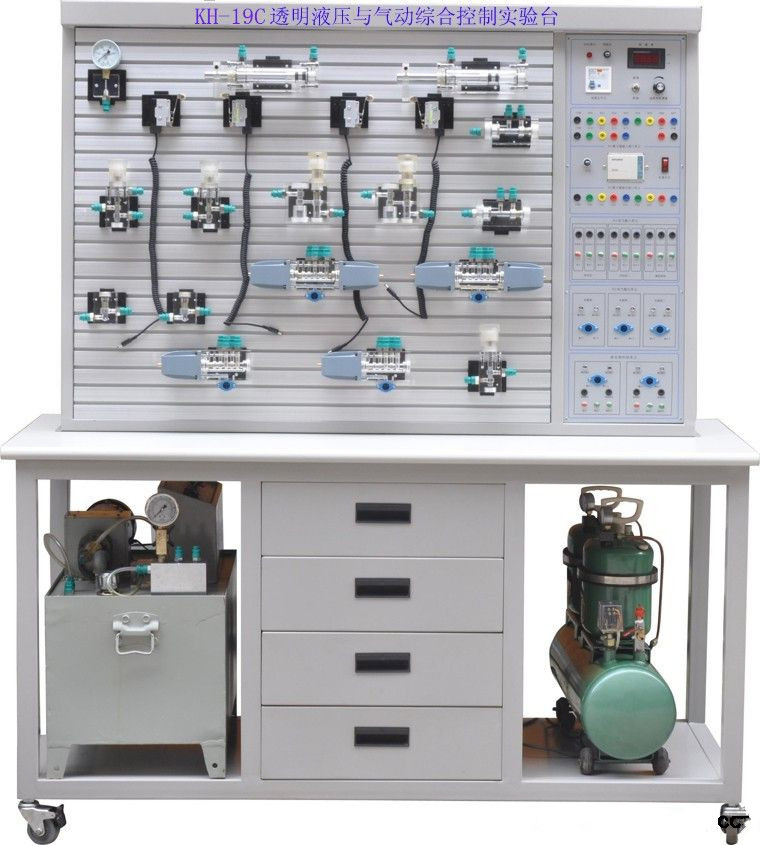

PLC控制液压与气动实训装置

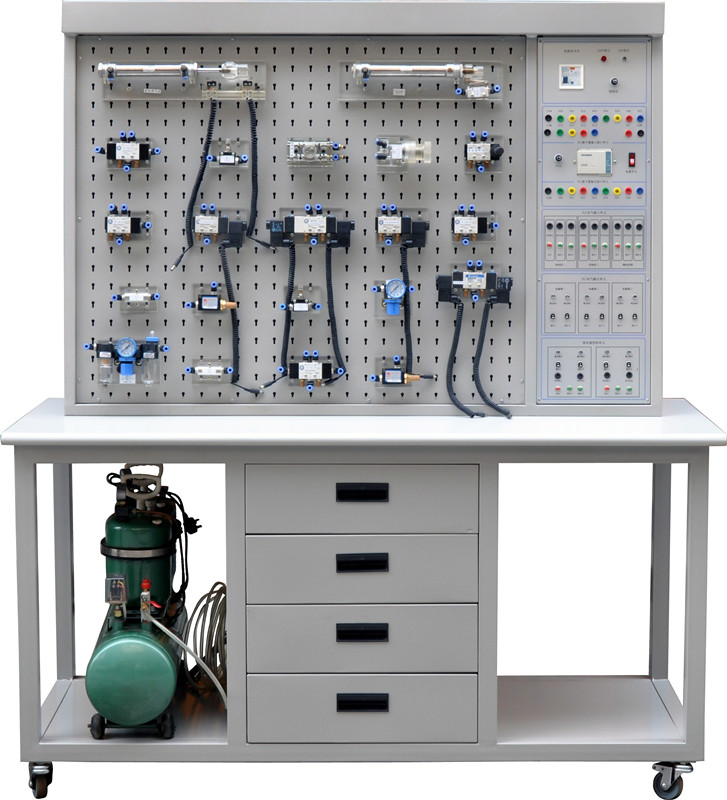

气动PLC控制实训装置
[名称]:气动PLC控制实训装置
[规格型号]:KH-19B
[联系电话]:021-56421756 56422182
[QQ]: QQ: 412188117
已有 人关注该产品

产品详情

产品信息:
PLC控制气压传动实验室设备是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求,参考广大师生的建议,精心设计而成。该系统除了可以进行常规的气动基本控制回路实验外,还可进行模拟气动控制技术应用实验、气动技术课程设计,以及可编程序控制器(PLC)学习及其基本应用实验等,是机电完美结合的典型的实验室设备
该系统适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》、《 PLC可编程序控制器原理及应用》等相关课程的教学实验,同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计,可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能,控制原理及编程技巧等。




一、主要技术参数
1、电源AC 220V  50HZ
2、直流电源:输入AC 220V,输出DC 24V/2A
3、可编程控制器(PLC):三菱FX1S-20MR主机  12输入
   8输出(继电器输出方式)
4、WY5.2双头静音空气压缩机(基本配置小型机)电机功率:250W
   电源:AC220V  转速:2880r/min
5、公称容量:10L
6、额定输出气压1Mpa
7、实训装置外型尺寸:1500mm×650mm×1700mm
二、主要特点
1、气动PLC控制实训装置主要由实训桌、实训台、气动元件和电器控制器件、可编程控制器(PLC)等组件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构,实训桌抽屉内存放液压元件等。
3、配备工业用常用气动元件,且均配有过渡底板,可方便、随意地将元件安插在实验面板上(面板为“网板型”铁板冲压成型)。回路搭接采用快换接头,拆接方便快捷。
4、实训气源压力低,电气控制采用低电压直流24V电源;实训气路、控制电路安全可靠,设有手动、自动、顺序等控制功能。
5、实训控制单元也可以采用独立的继电器控制单元进行电气控制,通过比较突出PLC可编序控制的优越性和先进性,加深对PLC编程器的了解与掌握。
三、气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、回缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
四、气动配置清单
序号
分 类
元 件 名 称
数 量
1
实训装置
实训桌
1
实训台
1
2
气泵
空气压缩机WY5.2-双头(静音)
1
3
组合元件

单作用缸 QGX25ⅹ100
1
双作用缸 QGX25ⅹ100
1

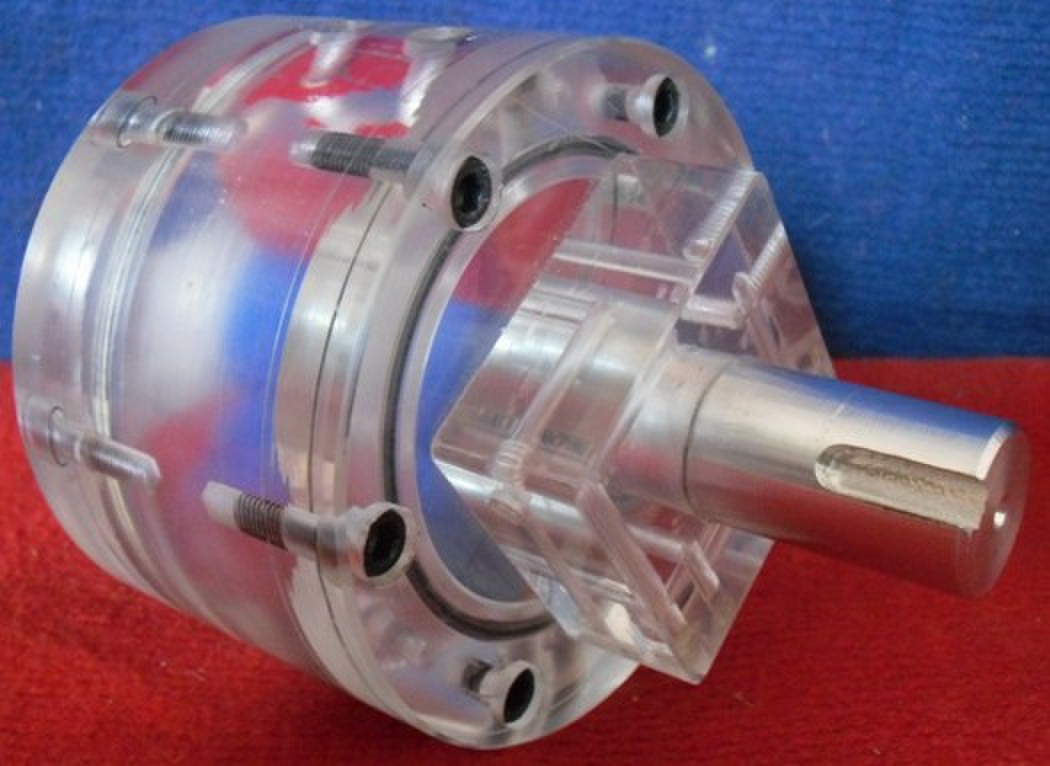

旋转气缸(透明有机玻璃)
1
三联件 AC2000
1
减压阀(带压力表)AR2000
1
手动换向阀 H210—08
1
单电磁换向阀(二位五通)4V210-8(DC24V)
2
双电磁换向阀(二位五通)4V220-8(DC24V)
1
双电磁换向阀(三位五通)4V230-8(DC24V)
1
单气换向阀(二位五通)4A210—08
2
双气换向阀(二位五通)4A210—08
2
行程阀(机控)MOV—2
1
行程阀(按钮)MOV—3A
1
或门型梭阀ST—02
2
快速排气阀1/4 QE—02
2
单向节流阀RE—02
2
单向阀1/4
2
顺序阀(透明有机玻璃)
2
气容
1
六通(透明有机玻璃)
2
4
附    件
气管 PU6ⅹ4
20米盘
5
电器配件
行程开关(装在缸体上)
2个
编程电缆(三菱)
1条
6
工具盒
内六角扳手
2把
螺丝刀
2把
剪刀
1把
活动板手
1把
尖嘴钳
1把
消声器(小)1/8
2只
消声器(大)3/8
1只
三通(T型三通)Ø 6
4只
三通(Y型减径三通)Ø 8—Ø 6
1只
四通Ø 6
2只
L型(螺纹二通)601
2只
L型(螺纹二通)602
2只
气孔塞头Ø 6
5只
生料带
1个
保险丝3A
2只
7
资料
使用说明书
1册
光盘(PLC编程软件,PLC程序)

1碟
