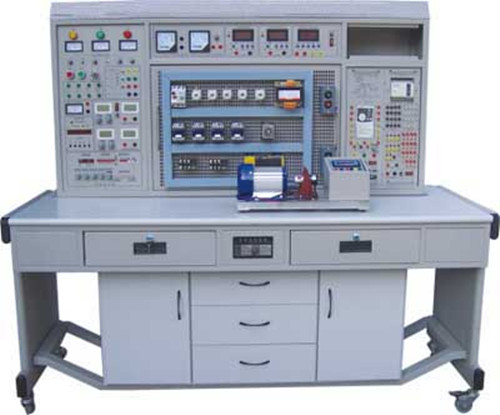

KHKW-860D网孔型电工、电子、电力拖动、变频调速、PLC可编程控制综合实训考核装置
为配合我国职业教育和就业人员实际操作、培训、鉴定的需求,我公司综合了大中专院校、职业院校、技工学校的《电工技能训练》《电工实训》《电气控制技术》《电力拖动控制线路与技能训练》《电机及拖动基础》《工厂继电器接触控制》《PLC原理及应用技术》《变频原理及应用技术》《电子技能训练》等相关科目的实验及实训教学内容而研发了网孔型电工、电子、电力拖动、变频调速、PLC可编程控制综合实训考核装置。装置电工部分采用网孔板结构,训练与鉴定接近工业现场,外形美观、结构合理,牢固、耐用,实训方式灵活,增加元器件即可增加实训项目,可扩展性强。装置设置多重科学安全保护措施,确保设备和操作者人身安全,非常适合各大中专院校、职业学院、技工学校和各类培训机构训练学生电工电子基本技能、专业技能和变频器、PLC综合技能,也可进行电工等级考核和技能鉴定。
电工技能实训通过安全用电、常用工具及仪表的使用、电工综合技能训练、电动机的安装、维护与故障处理、电动机控制线路的安装工艺、调试维修、常用生产机械电气控制线路的安装连线,故障分析与处理,基于PLC及变频器的电机基本控制线路以及常用机床的控制,可达到劳动及社会保障职业技能鉴定中级以上水平。电子技能实训改革传统实验室实训教学模式,通过基本操作技能和三十几类实用新型电路的制作、调试,使学生掌握电子产品制作调试,学会阅读电路原理图和PCB图,熟悉电子元器件的选择、测试,掌握焊接和电路组装工艺技能(配备三十几套特制实训电路板和相应电路元器件),并能处理安装调试过程中出现的问题。实训电路中涵盖开关、音频、信号发生、计数、译码、显示、测量、控制等实训内容。
一个教学设备实训室参考标准配备1台教师台(实训演示兼分别控制学生工作电源)和12台/24座学生台,用户可根据学生人数酌情增减学生台。整个实训考核室豪华、气魄,标准化和安全程度高。该装置是各类学校实验实训室现代化的重要标志产品。
一、装置特点:
1、采用网孔板结构,实训方法灵活,接近工业现场,增加元器件即可增加实训内容,便于二次开发及功能扩展。
2、实训内容丰富,实训考核知识面广,综合性强,有效节省实训场地。
3、安全保护措施严密、合理、科学,外观豪华、气魄。
4、基于PLC及变频器的电气控制实训项目,配备了MCGS组态软件与计算机进行通信监控实训运行状态。
5、一个实训室标配1台教师台,即能作实训演示,又能控制全室学生台的工作电源,安全参数大大提高。
二、技术性能:
1、工作电源:三相四线(或三相五线)~380V±5% 50Hz
2、温度:-10℃~40℃,相对湿度<85%(25℃)
3、装置容量:<1.0KVA
4、重量:200Kg
序号
|
名称
|
每台数量
|
全室数量
|
单位
|
备注
|
A:电工部分:
|
|||||
1
|
人体复苏模型
|
|
1
|
个
|
教师急救演示
|
2
|
灭火器
|
|
1
|
只
|
教师演示
|
3
|
直流电机
|
|
1
|
台
|
100W,教师拆装演示
|
4
|
手电钻
|
1
|
13
|
把
|
|
5
|
表笔、扳手、尖嘴钳、钢丝钳、剥线钳等电工工具
|
1
|
13
|
套
|
|
6
|
电烙铁及烙铁架
|
1
|
25
|
套
|
|
7
|
指针万用表MF-50
|
1
|
13
|
只
|
|
8
|
数字万用表890B+
|
1
|
13
|
只
|
|
9
|
单相电度表
|
1
|
13
|
只
|
|
10
|
三相电度表
|
1
|
13
|
只
|
|
11
|
电流互感器
|
3
|
69
|
只
|
|
12
|
兆欧表
|
1
|
13
|
只
|
|
13
|
钳形电流表
|
1
|
13
|
只
|
|
14
|
转速表
|
|
1
|
只
|
教师台用
|
15
|
变压器绕线机
|
|
2
|
只
|
分组训练
|
16
|
保险盒
|
3
|
69
|
只
|
|
17
|
拉线开关、园插座、平灯头
|
各2
|
2*13
|
只
|
|
18
|
20W日光灯
|
1
|
13
|
套
|
|
19
|
换相开关
|
1
|
13
|
只
|
|
20
|
电阻、变压器组件
|
1
|
13
|
套
|
|
21
|
三相电动机拉具
|
|
3
|
套
|
|
22
|
钢剧架
|
1
|
13
|
把
|
|
23
|
闸刀开关
|
1
|
13
|
把
|
|
24
|
组合开关
|
1
|
13
|
只
|
|
25
|
变压器绕线桌
|
|
1
|
张
|
分组训练
|
26
|
单相电动机
|
1
|
13
|
台
|
|
27
|
台钻
|
|
1
|
台
|
|
B:电工、电拖共用部分:
|
|||||
1
|
SC-09编程通讯电缆
|
1
|
13
|
条
|
|
2
|
通讯模块及PLC编程软件
|
1
|
13
|
套
|
|
3
|
导轨和编码器
|
1
|
13
|
套
|
|
4
|
三相断路器
|
1
|
13
|
只
|
|
5
|
交流接触器
|
6
|
78
|
只
|
|
6
|
热继电器
|
2
|
26
|
只
|
|
7
|
时间继电器
|
2
|
26
|
只
|
|
8
|
三相双投闸刀
|
1
|
13
|
只
|
|
9
|
三相闸刀
|
1
|
13
|
只
|
|
10
|
倒顺开关
|
1
|
13
|
只
|
|
11
|
BK变压器
|
1
|
13
|
只
|
|
12
|
行程开关
|
4
|
52
|
只
|
|
13
|
保险座
|
6
|
78
|
只
|
|
14
|
铁壳按钮
|
2
|
26
|
只
|
|
15
|
信号灯
|
6
|
78
|
只
|
|
16
|
接线端子排
|
5
|
65
|
只
|
|
17
|
G型导轨
|
1
|
13
|
根
|
|
18
|
钮子开关
|
3
|
39
|
只
|
|
19
|
走线槽
|
2
|
26
|
米
|
|
20
|
双门立柜
|
|
2
|
个
|
|
21
|
三相异步电动机
|
1
|
13
|
台
|
|
22
|
三相双速异步电动机
|
1
|
13
|
台
|
|
B:电子部分:
|
|||||
1
|
敷铜板(PCB)制作
|
1
|
13
|
片
|
|
2
|
通用焊接电路板(焊接训练)及组件
|
1
|
13
|
套
|
|
3
|
电子技能实训考核组件(包括特制线路板及相应元器件)
|
30
|
390
|
套
|
|
1.低压验电笔的使用
2.灭火器的操作方法(教师演示)
3.口对口人工呼吸法和胸外心脏压挤法急救的掌握
4.常用工具的使用与识别
5.常用导线的连接和绝缘的恢复
6.电烙铁的拆装与焊接技能训练
7.电工识图训练
8.电工布线工艺
9.日光灯电路的按装接线
10.单相电度表直接接线电路安装
11.单相电度表经电流互感器的接线电路安装
12.配电板安装
13.室内配线
14.室内照明电路安装
15.万用表转换开关的使用和读数
16.交流电压的测量
17.直流电压、直流电流的测量
18.电流表、电压表的安装
19.电阻的测量
20.兆欧表、钳形电流表接地电阻测定仪的使用
21.单相功率、功率因数的测量
22.三相四线有功电度表的安装接线
23.三相四线有功电度表经电流互感器的安装与接线
|
24.常用开关继电器拆装
25.交流接触器的拆卸与组装
26.常用启动器的结构观察与检测
27.小型变压器的制作
28.小型变压器故障检查与排除
29.三相鼠笼式电动机的拆装与测试
30.三相鼠笼式异步电动机运行巡视
31.三相鼠笼式异步电动机的定期检修
32.三相鼠笼式电动机故障分析
33.定子绕组局部故障的排除
34.单相电容式电动机绕组的拆装
35.单相电容式电动机故障与排除
36.手动正转控制线路的安装与检修训练
37.接触器点动正转控制
38.具有自锁的正转控制
39.具有过载保护的正转控制
40.接触器联锁的正反转控制
41.按钮联锁的正反转控制线路
42.按钮、接触器复合联锁的控制线路
43.按触器控制Y-△降压控制
44.时间继电器控制Y-△降压起动控制
45.直流电动机的拆装训练(教师演示)
46.直流电动机的检修训练(教师演示)
|
1.常用仪器仪表的使用
2.常用电子元器件的识别与检测
3.电烙铁拆装与电子锡焊技能训练
4.印刷线路板的制作
5.三端集成稳压直流电源的制作
6.串联型直流稳压电源的制作
7.低频信号电压放大器的装配与测试
8.具有负反馈信号放大器电路的制作与测试
9.文式桥振荡器的焊接与调试
10.电池电压监视电路的制作与测试
11.电子催眠器电路的制作
12.模拟“知了”电子电路的制作实训
13.实用声控、光控节电照明灯的制作与实训
14.电子驱蚊器线路的制作实训
15.保护视力定时器线路
|
16.语音报警喇叭的制作与实训
17.逻辑测试器的制作与测试
18.正负脉冲信号的制作与测试
19.智力竞赛抢答器的制作
20.水位报警器电路的制作
21.迷你闪光彩灯的制作
22.光控音乐门铃
23.实用模拟自然风控制器的制作
24.台灯调光电路
25.实用CMOS触摸锁钥电路
26.自动充电器的制作
27.半导体收音机的组装与调试
28.助听器的组装与调试
29.声、光控楼道灯的组装与调试
30.灭火机器人的组装与调试
|
