制冷与空调电气实训考核系列：
系统针对为职业院校开设的制冷类相关专业而研制的，装置根据制冷类行业中空调与冰箱维修技术的特点，针对空调和冰箱的电气控制以及制冷系统的安装与维修进行设计，强化了学生对空调冰箱系统管路的安装、电气接线、工况调试、故障诊断与维修等综合职业能力。装置融合了流体力学、热力学、传热学和电气控制等技术，适合制冷类相关专业的教学和培训

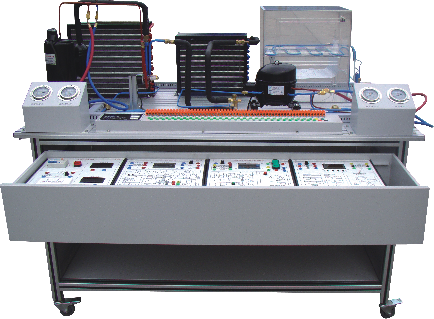

KH-ZL62现代制冷与空调系统技能实训装置
技术指标
1. 输入电源：单相三线～220V±10% 50Hz
2. 工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）海拔＜4000m
3. 空调系统压缩机：输入功率 585W；冰箱系统压缩机：输入功率 65W
4. 制冷剂类型：空调系统 R22、冰箱系统R12
5. 安全保护：具有漏电压、漏电流保护，安全符合国家标准
系统配置要求
|
序号
|
名 称
|
主要部件、器件及规格
|
数量
|
备注
|
|
1
|
实训平台
|
铝型材实训平台台，长×宽×高不小于1500mm×800mm×1400mm
|
1台
|
|
|
2
|
空调系统模块
|
包含旋转式压缩机、室内热交换器、室外热交换器、四通换向阀、节流装置、视液镜、空调阀等
|
1套
|
|
|
3
|
冰箱系统模块
|
包含活塞式压缩机、钢丝式冷凝器、冷冻室蒸发器、冷藏室蒸发器、节流装置、视液镜、电磁阀、干燥过滤器等
|
1套
|
|
|
4
|
电源及仪表模块
|
AC220V电源，交流电压表0～250V、交流电流表0～5A
|
1套
|
|
|
5
|
空调电气实训考核模块
|
空调通用控制模块，具有制冷、制热、通风、除湿控制功能；板面分为电路原理测试部分、强电接口部分和智能考核接口。
|
1套
|
|
|
6
|
冰箱电子温控电气实训考核模块
|
东芝GR-204E电子温度控制模块，可控制直冷式双门电冰箱；板面分为电路原理测试部分、强电接口部分和智能考核接口。
|
1套
|
|
|
7
|
冰箱智能温控电气实训考核模块
|
单片机控制、液晶显示、双温控；具有速冻功能、智能控温；板面分为电路原理测试部分、强电接口部分和智能考核接口。
|
1套
|
|
|
8
|
智能化考核模块
|
具有智能化、网络化的考核系统，配有240×128点阵蓝底背光液晶显示屏及PVC轻触键盘。
|
1套
|
|
|
9
|
电源盒
|
提供交流14.5V电源及直流5V/1A电源
|
1套
|
|
制冷与空调电气实训考核系列产品
|
序 号
|
型号/名称
|
|
1
|
KH-ZL24 制冷压缩机拆装实训装置
|
|
2
|
KH-ZL62现代制冷与空调系统技能实训装置
|
|
3
|
KH-ZL05 智能考核型空调冰箱组装与调试实训考核装置
|
|
4
|
KH-9920H空调制冷制热实训考核鉴定设备
|
|
5
|
KH-ZL009变频空调制冷制热综合实验装置(普通型)
|
|
6
|
KH-ZL010变频空调制冷制热综合实验装置(智能考核型)
|
|
7
|
KH-9920G变频空调制冷制热实验室设备
|
|
8
|
KH-9920F六代透明制冷制热综合实验设备
|
